Máy phát điện diesel Cummins QSK19-G4 công suất 520kW 650kVA

Máy phát điện diesel Cummins QSK19-G4 công suất 520kW / 650kVA

Công suất đầu ra 520kW / 650kVA: Được thiết kế cho các ứng dụng công nghiệp và dự phòng đòi hỏi khắt khe.
- Động cơ Cummins QSK19-G4: Đảm bảo độ bền vượt trội, tiết kiệm nhiên liệu và dễ bảo trì.
- Giải pháp năng lượng đa năng: Lựa chọn lý tưởng cho khai thác mỏ, hàng hải, xây dựng và các cơ sở lớn.
- Hiệu suất đáng tin cậy: Được chế tạo để cung cấp nguồn điện liên tục quan trọng trong những điều kiện khắc nghiệt nhất

Đặc điểm chung của máy phát điện kín cách âm

Động cơ Diesel: Động cơ này phải có ít nhất 6 xi-lanh, loại tăng áp, phát huy công suất ở tốc độ 1.500 vòng/phút và có khả năng chịu quá tải 10% trong các điều kiện khí hậu sau:

Độ cao:

Nhiệt độ tối đa: 45°C,

Độ ẩm tối đa: 100%

Việc bôi trơn toàn bộ động cơ, ngoại trừ bơm nước và có thể cả bơm phun, sẽ được đảm bảo tự động bằng bơm bánh răng.

Bộ lọc dầu: loại "dòng chảy đầy đủ" sẽ được bố trí nối tiếp ở đầu mạch bôi trơn.

Mạch làm mát: dầu thải ra từ bơm bôi trơn sẽ đi qua hệ thống làm lạnh, được bảo vệ khỏi áp suất lạnh quá mức có thể xảy ra bằng hệ thống tự động bỏ qua.

Bơm nước làm mát: Hệ thống làm mát phải là loại két nước. Một bơm ly tâm sẽ được bố trí ở phía trước hộp số điều chỉnh thời gian.

Phải cung cấp hệ thống làm mát không khí tăng áp để giảm nhiệt độ không khí cung cấp.

Bơm phun: Một hoặc hai bơm phun monobloc được bố trí theo chiều ngang. Lưu lượng bơm được điều chỉnh bằng cách xoay các piston được điều khiển bởi thanh răng kết nối với bộ điều tốc.

Kim phun: Kim phun phải dễ dàng tháo rời. Việc kết nối ống cấp nhiên liệu và ống thoát nhiên liệu với giá đỡ kim phun phải được thực hiện bên ngoài nắp van để tránh dầu diesel pha loãng trong trường hợp ống bị vỡ hoặc kết nối không chặt.

Thiết bị an toàn:

- Bộ điều tốc vượt tốc sẽ ngắt nguồn cung cấp nhiên liệu cho bơm phun trong trường hợp động cơ diesel mất kiểm soát.

- Hai tiếp điểm đo áp suất, được lắp tương ứng trên ống xả nước của động cơ và trên ống dầu bôi trơn, cho phép phát hiện tình trạng thiếu áp suất dầu hoặc nước.

Tăng áp: Phải được đảm bảo bằng bộ tăng áp khí xả. Tốc độ phun nhiên liệu phải được điều chỉnh sao cho không làm tăng đáng kể áp suất nhiên liệu.

Phải bố trí van nạp và van xả giao nhau để có thể làm sạch buồng đốt mà không làm tăng ứng suất nhiệt.

Phụ kiện: Động cơ phải được trang bị đầy đủ các phụ kiện, bơm phun, kim phun, ống nạp và xả, bộ lọc, bơm nước, bơm dầu, quạt tăng áp, bộ làm mát không khí, bộ lọc nhiên liệu, bộ điều tốc.

Bộ điều tốc: Phải là loại điện tử, nhạy với sự thay đổi tốc độ và tải, với thiết bị điều chỉnh độ dốc có thể điều chỉnh được. Được thiết kế đặc biệt để điều chỉnh tổ máy phát điện, bộ điều tốc phải bao gồm:

- Động cơ nhanh hơn, chậm hơn để điều chỉnh tốc độ, phải được điều khiển từ xa,

Hệ thống tắt máy từ xa

Đặc điểm và hiệu suất

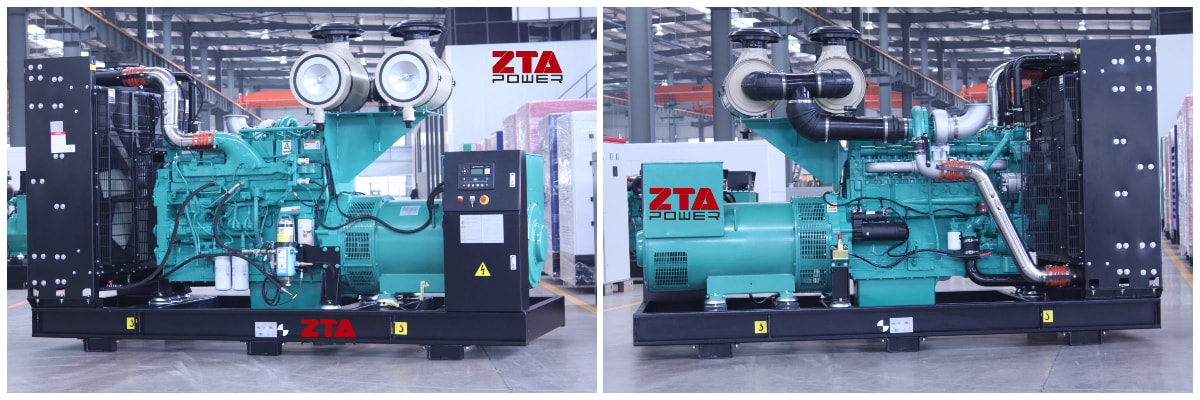

Thông số kỹ thuật của máy phát điện

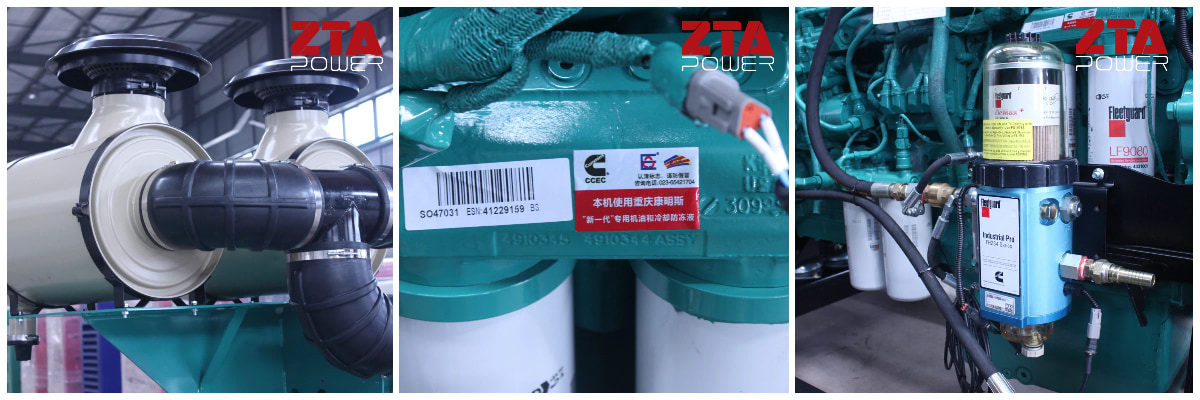

Bảng dữ liệu động cơ diesel Cummins QSK19-G4

Động cơ cho bộ 630 KVA

• Bảo trì đơn giản – Khoảng thời gian bảo dưỡng 500 giờ với các thành phần truy cập phía trước
• Hỗ trợ toàn cầu của Cummins – Hơn 2.000 địa điểm dịch vụ trên 190 quốc gia

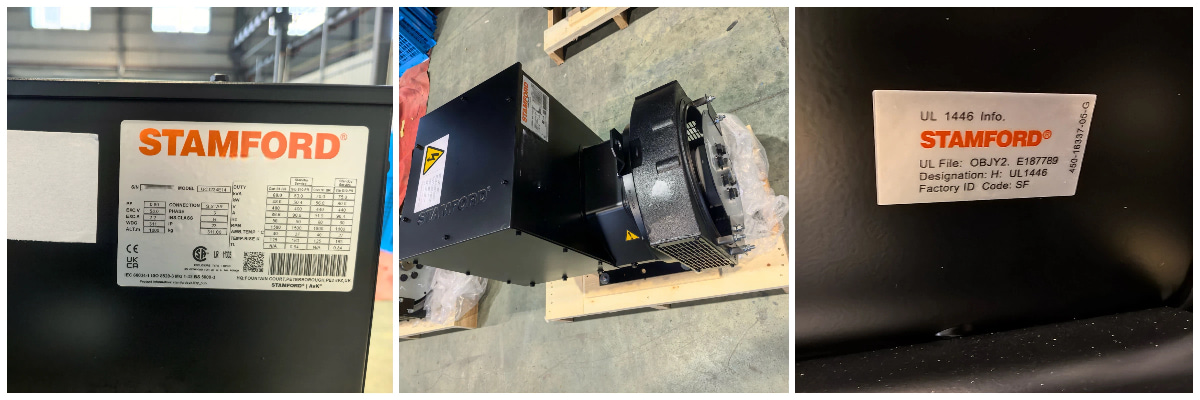

Thông số kỹ thuật máy phát điện Stamford

Máy phát điện xoay chiều phải là loại không chổi than, IP 23, tự thông gió, được trang bị ổ trục bích, có lớp cách điện Cấp H có khả năng chịu được nhiệt độ tăng 100°C so với nhiệt độ môi trường.

Bộ kích thích được lắp ở đầu trục phải là loại điốt quay, không chổi than.

Bộ điều chỉnh tĩnh cho phép duy trì điện áp trong giới hạn tối đa + hoặc - 5% sẽ được cung cấp, lắp trong bảng điều khiển và giám sát.

Mô hình máy phát điện Stamford	S5L1S-F4
Tiêu chuẩn	được thiết kế, xây dựng và thử nghiệm theo tiêu chuẩn đảm bảo chất lượng ISO9001 và đáp ứng các yêu cầu của IEC 60034-1 và ISO8528-3.
Tiêu chuẩn AVR	Đã bao gồm
Điện áp có sẵn	50HZ: 415/240V, 400/230V, 380/220V, 220/127V, 60HZ, 480/277V, 220/127V
Lớp cách nhiệt	H
Số lượng dây	6
Cực	4
Sự bảo vệ	IP 23
Độ cao	≤1000 m
Khớp nối	Ngôi sao trung tính được đưa ra.
Điều chỉnh điện áp	± 1%
Tổng THD hài (**) khi không tải	< 3,5% theo CEI
Tổng THD hài hòa (**) trong tải tuyến tính	< 5% theo CEI
Dạng sóng NEMA = TIF (**)	< 50
Dạng sóng IEC = THF (**)	< 2%
Không bắt buộc	- Bộ lọc trên cửa hút gió: giảm công suất 5% - Bộ lọc ở cửa gió vào và cửa gió ra (IP 44): giảm công suất 10% - Bảo vệ cuộn dây trong môi trường khắc nghiệt và độ ẩm tương đối lớn hơn 95% - Máy sưởi không gian - Bảo vệ nhiệt cho cuộn dây stato - Hộp đấu dây bằng thép

Khung gầm: Khung gầm phải là bộ phận chung cho động cơ diesel, máy phát điện, động cơ truyền động và bình chứa nhiên liệu hàng ngày được tích hợp vào bộ.

Nó được cấu tạo từ các dầm thép liên kết với nhau bằng các bộ phận cơ khí hàn có điểm nâng và bộ giảm chấn.

Động cơ và máy phát điện phải được kết nối bằng khớp nối mềm. Lưới bảo vệ phải được lắp trên quạt tản nhiệt, máy phát điện nạp và khớp nối động cơ-máy phát điện.

Thiết bị an toàn: Bộ sản phẩm phải được trang bị tất cả các thiết bị an toàn thông thường dành cho thiết bị này, đặc biệt là:

thiếu bôi trơn trước,

thiếu áp suất dầu (2 ngưỡng),

nhiệt độ nước (2 ngưỡng),

kiểm soát làm mát,

nhiệt độ dầu,

quá tốc độ.

Thiết bị an toàn và kiểm soát

Bình nhiên liệu, dung tích hoạt động tối thiểu 10 giờ, được tích hợp vào khung cố định của bộ, được trang bị các phụ kiện cho phép điều chỉnh hệ thống nạp nhiên liệu tự động và các phụ kiện để kiểm soát mức dầu diesel và tín hiệu từ xa.

- Làm mát bộ thiết bị.

- Mạch khí thải.

- Tất cả các thiết bị, linh kiện và phụ kiện cần thiết cho hoạt động bình thường của bộ sản phẩm.

- Việc cố định và kết nối tất cả các dây cáp phân phối chính và phụ cần thiết cho việc lắp đặt bộ sản phẩm và không được cung cấp trong các chương khác.

Bảng điều khiển và lệnh tự động được tích hợp vào bộ sản phẩm và bao gồm:

Thiết bị khởi động/dừng tự động với hệ thống phát hiện nguồn điện ba pha, khởi động theo lệnh bên ngoài, bảo vệ chống ngắt mạch nhỏ, bảo vệ chống quá tốc, trì hoãn tắt động cơ.

Công tắc khóa đánh lửa BẬT/TẮT

Công tắc vôn kế 7 vị trí

Nút kiểm tra đèn

Dừng khẩn cấp

Bảng điều khiển nâng cao

Danh sách các thiết bị và chức năng được cung cấp dưới đây không phải là đầy đủ.

Thiết bị phải được cung cấp trong tình trạng hoạt động tốt và phù hợp với chức năng mà nó được thiết kế; nó phải cho phép:

- Tự động khởi động,

- Khởi động bằng tay,

- Vị trí thử nghiệm,

- Dừng hoàn toàn khi có sự can thiệp vào phim trường,

- Giám sát và kiểm soát các chức năng an toàn:

- Báo hiệu lỗi bằng tín hiệu quang học và âm thanh, có bộ nhớ quang học cho các trường hợp không khởi động được, thiếu áp suất dầu, thiếu bôi trơn trước, nhiệt độ nước quá cao, nhiệt độ dầu quá cao, quá tốc độ. Việc không khởi động được ngay lần đầu tiên phải được báo hiệu để có thể tiến hành kiểm tra.

- Cài đặt tín hiệu chạy: đầu ra máy phát điện, máy cắt điện thường đóng, máy cắt điện đóng khẩn cấp, có điện áp lưới, máy phát điện quá tải, hết nhiên liệu,

- Bảo vệ máy phát điện: tự động dừng động cơ,

- Truyền tín hiệu từ xa bằng các tiếp điểm khô có bất kỳ cực tính nào.

- Cài đặt chế độ hoạt động tự động,

- Cài đặt ở chế độ vận hành thủ công,

- Đặt trong lỗi,

- Ngừng hoạt động:

Thiết bị kiểm soát và đo lường:

- Vôn kế, ampe kế, tần số kế, đồng hồ đo giờ, đồng hồ đo nước và nhiệt độ, vôn kế ắc quy, đồng hồ đo áp suất dầu, đồng hồ đo dầu diesel

- Các chỉ tiêu an toàn và vận hành:

- Thiếu áp suất dầu, lỗi nhiệt độ động cơ, lỗi máy phát điện sạc, đèn báo dừng khẩn cấp, mức dầu diesel thấp, có điện áp lưới

- Công suất và điện áp của máy phát điện, đèn báo không khởi động

- Bộ ngắt mạch bốn cực để bảo vệ được tích hợp vào bảng điều khiển và bảng chỉ huy với các tiếp điểm phụ để báo động.

- Bộ sạc pin tĩnh.

- Báo động âm thanh tổng thể có chức năng liên lạc để báo cáo từ xa về báo động tổng thể.

- Vỏ cách âm nhỏ gọn LWA 95 dễ dàng bảo trì, đạt tiêu chuẩn Châu Âu.

- Thiết bị gia nhiệt dầu và nước động cơ.

- Chống ngưng tụ trên máy phát điện.

- Các loại ống giảm thanh và phụ kiện cách âm.

- Ống khói. Ống khói phải cao hơn lan can sân thượng tòa nhà ít nhất 1m.

- Hệ thống nhóm báo động từ bộ, bể chứa hàng ngày và bể chứa dự trữ với việc cung cấp một tiếp điểm khô để báo cáo từ xa về toàn bộ báo động.

- Phòng điều khiển phải có tiếp điểm để điều khiển dừng máy từ xa.

- Nút dừng khẩn cấp được đặt gần cửa ra vào bao gồm cả hệ thống dây điện.

- Các thử nghiệm sơ bộ trước khi nghiệm thu, bao gồm việc cung cấp các thiết bị thử nghiệm cần thiết và nhân sự chuyên môn.

	Biển sâu 6120	Biển sâu 7320
Ngôn ngữ hiển thị	18	18
Ngôn ngữ có thể được lưu trữ trong mô-đun	2	7
Cổng RS232	-（Không có sẵn)	√
Cổng RS485	■*(*chỉ ra rằng cần phải thêm mô-đun giao tiếp DSE857.)	√
Cổng Ethernet	■**(**chỉ ra rằng cần phải thêm mô-đun giao tiếp DSE855.)	■**(**chỉ ra rằng cần phải thêm mô-đun giao tiếp DSE855.)
Bảo vệ ngắn mạch	√	√
Bảo vệ trình tự pha âm	√	√
Bảo vệ chống chạm đất	-（Không có sẵn)	√

Công việc kim loại

Tất cả các đồ kim loại phải được mạ kẽm nhúng nóng sau khi gia công và bao gồm:

- Cửa có khóa chống hoảng loạn,

- Các góc và tấm có sọc sẽ được đặt trên máng xối,

- Tất cả các hỗ trợ và phụ kiện cần thiết cho việc lắp đặt thiết bị,

- Các tấm chắn gió để hút và xả không khí

Thông số kỹ thuật của máy cắt mạch

Nhà sản xuất	Delixi/Chit/Schneider/ABB
Dung tích	1250A
Cực	3P

Thông số kỹ thuật của pin khởi động

Phạm vi cung cấp tiêu chuẩn

Phạm vi cung cấp tùy chọn

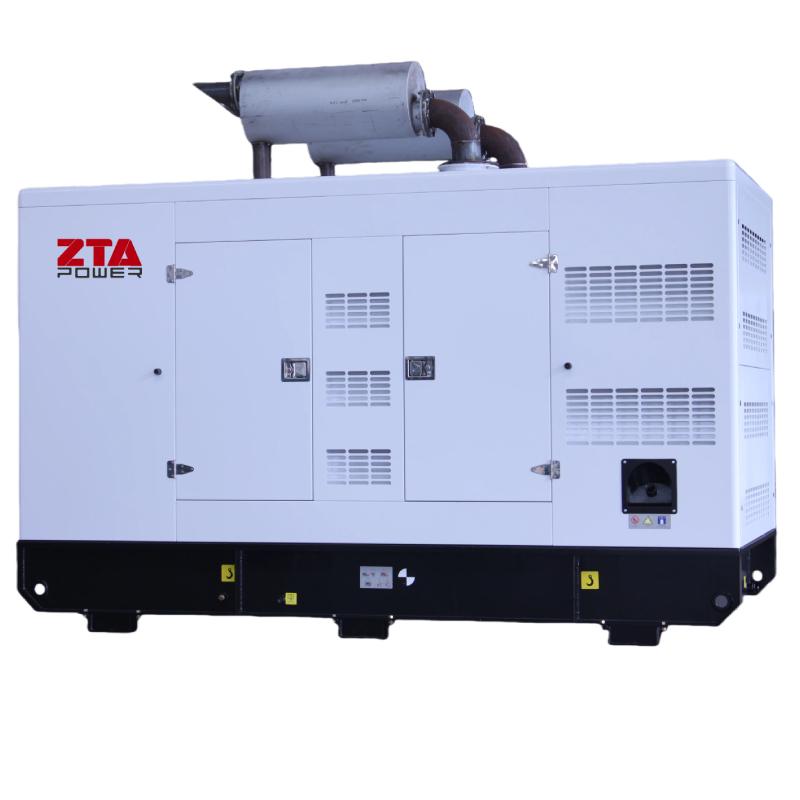

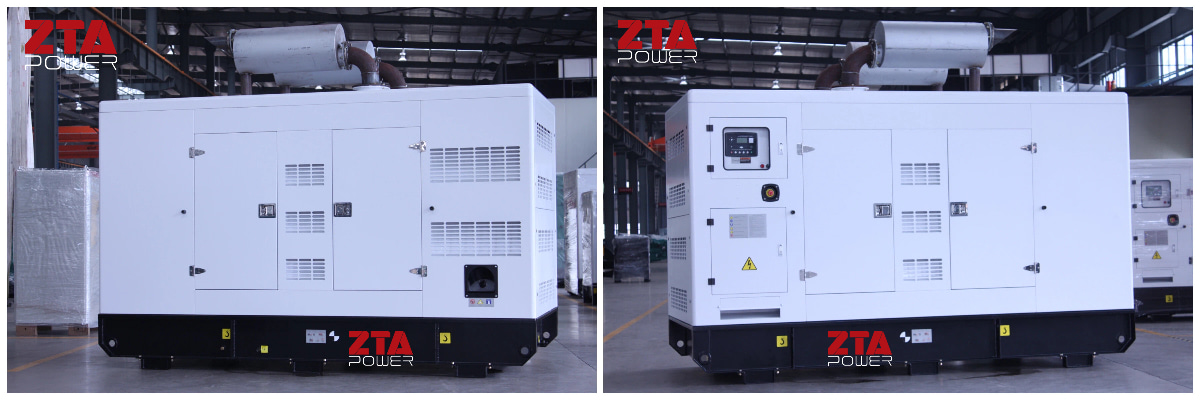

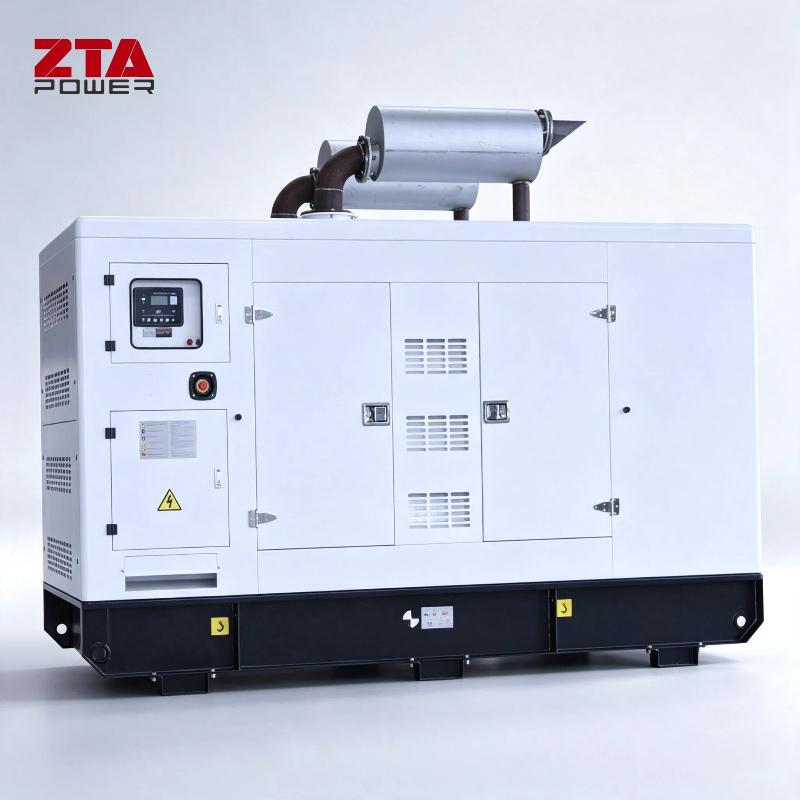

Ảnh chụp Silent Canopy
