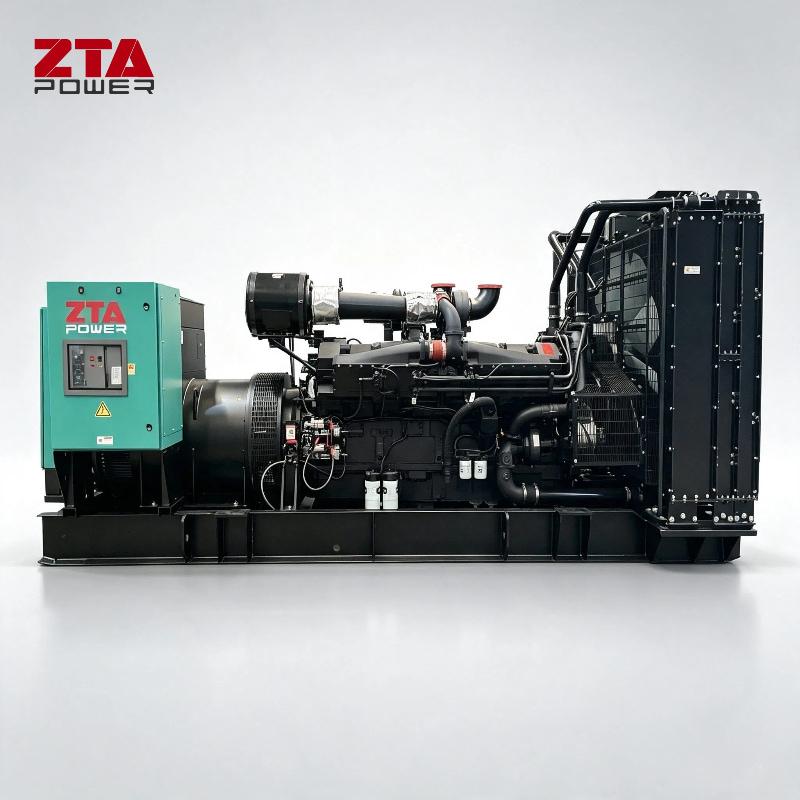

Máy phát điện Diesel Cummins 1000KW 1250kVA KTA50-G3

hoạt động ở nhiệt độ và độ cao lớn:

Động cơ có thể được vận hành ở:

1800 vòng/phút lên đến độ cao 5.000 ft.(1.500m) và 104°F (40℃) mà không cần giảm công suất.

1500 vòng/phút lên đến độ cao 5.000 ft.1.500m) và 104°F (40℃) mà không cần giảm công suất.

Đối với hoạt động bền vững trên các điều kiện này, giảm tỷ lệ bằng 4% trên 1.000ft. (300m) và 1% trên 10°F (2% trên 11℃).

Bảng điều khiển nâng cao

Bảng điều khiển Power Command 3.3 (Tùy chọn)

Bảng thông số kỹ thuật

Hệ thống điều khiển Power Command® là hệ thống giám sát, đo lường và điều khiển máy phát điện dựa trên vi xử lý, được thiết kế để đáp ứng nhu cầu của các máy phát điện chạy bằng động cơ hiện nay. Việc tích hợp tất cả các chức năng điều khiển vào một hệ thống điều khiển duy nhất mang lại độ tin cậy và hiệu suất cao hơn so với các hệ thống điều khiển máy phát điện thông thường. Các hệ thống điều khiển này đã được thiết kế và thử nghiệm để đáp ứng môi trường khắc nghiệt mà máy phát điện thường được sử dụng.

Sự miêu tả

Bộ điều khiển máy phát điện PowerCommand phù hợp để sử dụng trên nhiều loại máy phát điện diesel và khí đốt tự nhiên đốt nạc trong các ứng dụng song song. Bộ điều khiển PowerCommand tương thích với kiểu kích từ shunt hoặc PMG. Nó phù hợp để sử dụng với các máy phát điện có thể kết nối lại hoặc không thể kết nối lại, và có thể được cấu hình cho bất kỳ tần số, điện áp và kết nối nguồn nào từ 120-600 VAC đường dây-đường dây, 601-45.000 VAC với PT ngoài. Nguồn điện cho hệ thống điều khiển này được lấy từ máy phát điện. ắc quy khởi động. Bộ điều khiển hoạt động trong phạm vi điện áp từ 8 VDC đến 30 VDC.

Tính năng :

• Hoạt động bằng pin 12 và 24 VDC.

• Điều chỉnh điện áp kỹ thuật số - Bộ điều chỉnh loại FET sóng toàn phần ba pha tương thích với hệ thống shunt hoặc PMG. Cảm biến là ba pha.

• Truyền thông động cơ có thẩm quyền đầy đủ (nếu có)

- Cung cấp khả năng giao tiếp và điều khiển với Mô-đun điều khiển động cơ (ECM).

• Bảo vệ AmpSentry™ - bảo vệ quá dòng máy phát điện thực sự.

• Giám sát máy phát điện - Giám sát trạng thái của tất cả các chức năng quan trọng của động cơ và máy phát điện.

• Đo lường máy phát điện kỹ thuật số (AC và DC).

• Hệ thống giám sát ắc quy máy phát điện để phát hiện và cảnh báo tình trạng ắc quy yếu.

• Có thể cấu hình để đo lường AC một pha hoặc ba pha.

• Khởi động động cơ - Bao gồm trình điều khiển rơ le cho bộ khởi động, ngắt nhiên liệu (FSO), nguồn điện bugi/đánh lửa và công tắc B+.

• Bảo vệ máy phát điện – Bảo vệ động cơ và máy phát điện.

• Đồng hồ thời gian thực để ghi nhận lỗi và sự kiện.

• Đồng hồ tập thể dục và thời gian trong ngày bắt đầu/dừng bắt đầu một bài kiểm tra có hoặc không có tải, hoặc phiên Tải cơ bản hoặc Cạo đỉnh.

• Kiểm soát truyền tải điện kỹ thuật số (AMF) cung cấp hoạt động truyền tải tải ở chế độ chuyển đổi mở, chuyển đổi đóng hoặc chuyển đổi mềm (tăng dần).

• Chế độ song song mở rộng (Cắt tải đỉnh/Tải cơ sở) điều chỉnh công suất thực và công suất phản kháng của máy phát điện khi song song với lưới điện. Công suất có thể được điều chỉnh tại điểm giám sát của máy phát điện hoặc lưới điện.

• Đồng bộ tần số kỹ thuật số và khớp điện áp.

• Chia sẻ tải đồng bộ

• Điều khiển Droop KW và KVAR

• Kiểm tra đồng bộ – Chức năng kiểm tra đồng bộ có thể điều chỉnh cửa sổ góc pha, cửa sổ điện áp, cửa sổ tần số và độ trễ thời gian.

• Đo lường và bảo vệ Bus tiện ích/AC

• Khả năng bảo trì nâng cao – sử dụng InPower™, một công cụ bảo trì phần mềm dựa trên PC.

• Bảo vệ môi trường – Hệ thống điều khiển được thiết kế để hoạt động đáng tin cậy trong môi trường khắc nghiệt.

Bo mạch điều khiển chính là một mô-đun được đóng gói hoàn toàn và được bảo vệ khỏi các yếu tố thời tiết.

• Giao diện ModBus để kết nối với thiết bị của khách hàng.

• Đầu vào và đầu ra có thể cấu hình – Bốn đầu vào riêng biệt và bốn đầu ra rơle tiếp điểm khô.

• Bảo hành và dịch vụ – Được hỗ trợ bởi chế độ bảo hành toàn diện và mạng lưới dịch vụ phân phối trên toàn thế giới.

• Chứng nhận – Thích hợp sử dụng trên các máy phát điện được thiết kế, sản xuất, thử nghiệm và chứng nhận theo các tiêu chuẩn UL, NFPA, ISO, IEC, Mil Std. và CE có liên quan.

Các chức năng điều khiển cơ bản

Khả năng HMI

Tùy chọn – Tùy chọn HMI cục bộ và từ xa

Điều chỉnh của người vận hành – HMI bao gồm các điều khoản cho

nhiều chức năng thiết lập và điều chỉnh.

Dữ liệu phần cứng máy phát điện – Truy cập vào hệ thống điều khiển và

số bộ phận phần mềm, công suất máy phát điện tính bằng KVA và máy phát điện

số hiệu model được cung cấp từ HMI hoặc InPower.

Nhật ký dữ liệu – Bao gồm thời gian chạy của động cơ, thời gian bộ điều khiển,

số lần khởi động, tổng số kilowatt giờ và hồ sơ tải. (Dữ liệu nhật ký điều khiển cho biết số giờ hoạt động ở phần trăm tải kW định mức, với mức tăng 5%. Dữ liệu được hiển thị trên bảng điều khiển dựa trên tổng số giờ hoạt động của máy phát điện.)

Lịch sử lỗi – Cung cấp bản ghi về các điều kiện lỗi gần đây nhất kèm theo ngày và giờ kiểm soát. Tối đa 32 sự kiện được lưu trữ trong bộ nhớ không mất dữ liệu điều khiển.

Dữ liệu máy phát điện

- Điện áp (một pha hoặc ba pha pha-pha và pha-trung tính)

- Dòng điện (một pha hoặc ba pha)

- kW, KVAR, hệ số công suất, KVA (ba pha và tổng cộng)

- Tính thường xuyên

Thông số kỹ thuật của Container Silent 40ft HQ

Cung cấp tài liệu

Các tài liệu sau đây phải có sẵn riêng lẻ hoặc phải được ghi rõ trong sổ tay hướng dẫn bảo trì và dịch vụ
