Bộ chuyển mạch tự động (ATS) giữa nguồn điện lưới và máy phát điện.

Bộ chuyển mạch tự động (ATS) giữa nguồn điện lưới và máy phát điện.

Hệ thống chuyển mạch tự động (ATS) của chúng tôi đảm bảo nguồn điện không bị gián đoạn bằng cách tự động chuyển đổi tải điện giữa lưới điện quốc gia và máy phát điện dự phòng trong trường hợp mất điện.

  • Thương hiệu:

    ZTA
  • Mục không.:

    ZATS
  • Đặt hàng (MOQ):

    1
  • Sự chi trả:

    T/T 30%, 70% Before shipment
  • Nguồn gốc sản phẩm:

    China
  • Cổng vận chuyển:

    Xiamen, China
  • Thời gian dẫn đầu:

    1 weeks
  • Cân nặng:

    50

Bộ chuyển mạch tự động (ATS) giữa nguồn điện lưới và máy phát điện.

Bộ chuyển mạch tự động ATS sử dụng mô-đun chuyển mạch chất lượng cao và đáng tin cậy, được thiết kế cho nguồn điện dự phòng. Nó có thể chuyển đổi tải giữa nguồn điện lưới và nguồn điện lưới hoặc giữa nguồn điện lưới và máy phát điện chỉ trong vài giây. Nó có thể tự động phát hiện điện áp và tần số của nguồn điện lưới hoặc nguồn điện máy phát điện một cách kịp thời. Giả sử nguồn điện lưới bị sự cố, máy phát điện sẽ tự động khởi động để cung cấp điện cho tải nhằm duy trì nguồn điện liên tục. Khi nguồn điện lưới được khôi phục, máy phát điện sẽ tự động dừng lại và tải sẽ được cung cấp điện từ nguồn điện lưới.

Công nghệ và hiệu suất của ATS tuân thủ tiêu chuẩn IEC60947-6-1, GB14048.11-2002.

ATS Drawing Between Main Power And Genset

Thông số kỹ thuật

Dòng nhiệt đã thỏa thuận

20A 40A 63A 80A 100A 125A 160A 250A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A

Điện áp cách điện định mức

750V 1000V

Điện áp chịu xung định mức

8KV 12KV
Điện áp định mức của đồng chuyển mạch AC440V
Dòng điện định mức khi làm việc (AC-33A) 20A 40A 63A 80A 100A 125A 160A 250A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A

Khả năng kết nối được đánh giá

10 le

Khả năng chịu lực phanh định mức

10 le

Dòng điện ngắn mạch có điều kiện định mức 7KA 10KA 13KA 13KA 50KA 75KA
Điện áp hoạt động của bộ điều khiển điện Loại tiêu chuẩn. Có thể sản xuất theo yêu cầu với các điện áp AC220V, AC110V, AC280V, AC380V, DC12V và DC24V.
Hướng dẫn Loại sản phẩm tiêu chuẩn này thuộc dòng AC-33A, và nếu dùng cho AC-31A và AC-35A thì cũng tương tự như AC-33A.

Đặc trưng:

  • Có thể chọn chế độ lái thủ công hoặc tự động.
  • Hệ thống khóa liên động cơ khí và điện đảm bảo quá trình vận chuyển an toàn.
  • Đèn báo trạng thái giúp dễ dàng thao tác.
  • Lớp cách điện III.
  • Lỗ luồn cáp được bố trí ở phía dưới hộp điện để dễ dàng lắp đặt.
  • Tháo rời các tấm ốp ở bốn mặt để dễ dàng bảo trì.
  • Vật liệu thép tấm cán nguội và sơn tĩnh điện.
  • Có tai nâng ở phía trên tấm ốp để dễ dàng tháo rời.
  • Có thể lựa chọn kiểu treo tường hoặc kiểu đặt trên giá.

ATS 160A Automatic Transfer Switch

Nhà sản xuất

Công ty TNHH Công nghệ Điện lực Xiamen ZTA

Mô hình ATS

ZAT 40A-2500A

Dung lượng (A)

40-2500amp

Điện áp (V)

415V

Người Ba Lan

4 cực

Kích thước (mm) Dài*Rộng*Cao

700mm*450*350mm; 650mm*500*1300mm; 800mm*800*1800mm

Phạm vi cung cấp:

1. Một mô-đun chuyển mạch.

2. Hai mức điện áp khác nhau cho nguồn điện lưới và máy phát điện.

3. Một công tắc chuyển đổi thủ công/tự động.

4. Ba đèn báo hiệu tình trạng hoạt động của nguồn điện lưới.

5. Ba đèn báo hiệu tình trạng hoạt động của máy phát điện.

6. Bốn cầu chì.

Smart ATS with Remote Monitoring

Câu hỏi thường gặp:

Câu 1: Bộ chuyển mạch tự động (ATS) là gì và chức năng của nó ra sao?
A: Bộ chuyển mạch tự động (ATS) là một thành phần quan trọng trong hệ thống điện dự phòng. Nó liên tục giám sát nguồn điện lưới (điện chính). Khi phát hiện sự cố mất điện hoặc sụt áp đáng kể, nó sẽ tự động chuyển tải điện sang máy phát điện dự phòng. Khi nguồn điện lưới được khôi phục, nó sẽ chuyển tải trở lại và ra tín hiệu cho máy phát điện tắt, đảm bảo nguồn điện liên tục và đáng tin cậy.

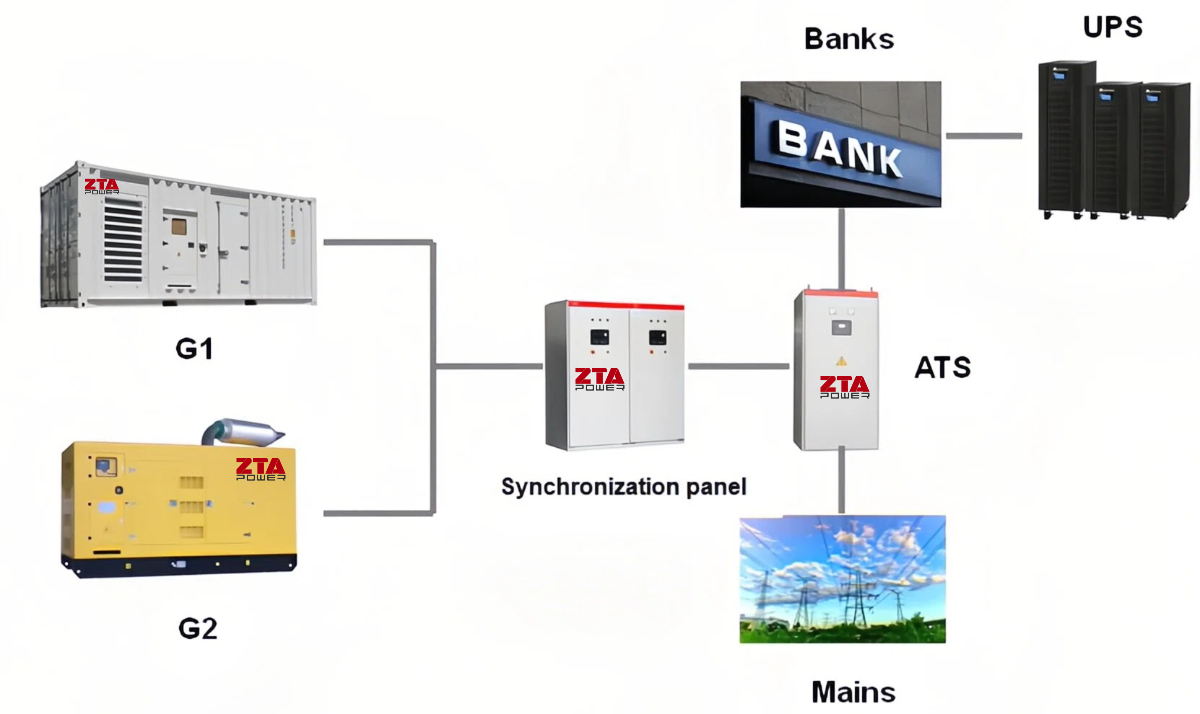

Generator And ATS

Câu 2: Tại sao cơ chế khóa liên động an toàn lại quan trọng trong hệ thống ATS, và nó được thực hiện như thế nào?
A: Hệ thống khóa liên động an toàn là tối quan trọng để ngăn chặn tình huống thảm khốc khi điện lưới và điện máy phát được kết nối đồng thời (gọi là "mắc song song"). Các thiết bị ATS của chúng tôi có tính năng khóa liên động kép:

Khóa liên động cơ khí: Một cơ chế vật lý ngăn không cho cả hai công tắc tơ nguồn điện đóng cùng một lúc.

Khóa liên động điện: Hệ thống điều khiển sử dụng tín hiệu điện để đảm bảo chỉ có một nguồn được kích hoạt.
Hệ thống kép này đảm bảo quá trình chuyển giao "ngắt trước khi kết nối", bảo vệ cả nhân viên và thiết bị.

Câu 3: Làm thế nào để chọn mức ATS phù hợp (ví dụ: 100A, 400A) cho ứng dụng của tôi?
A: Dòng điện định mức của ATS phải bằng hoặc lớn hơn dòng điện tối đa của bảng điện chính hoặc mạch điện được bảo vệ. Bạn nên tính toán tổng tải (tính bằng Ampe) mà bạn dự định sao lưu. Chúng tôi đặc biệt khuyến nghị bạn nên tham khảo ý kiến của thợ điện có chuyên môn hoặc đội ngũ kỹ sư của chúng tôi để đảm bảo lựa chọn kích thước phù hợp, tính đến dòng khởi động và tuân thủ các quy định về điện địa phương.

Câu 4: Sự khác biệt giữa hệ thống chuyển đổi mở (Open Transition) và hệ thống chuyển đổi đóng (Closed Transition) trong ATS là gì?
MỘT: Chuyển mạch hở (Ngắt trước khi kết nối): Loại tiêu chuẩn và phổ biến nhất. Nó ngắt tải khỏi tất cả các nguồn điện trong thời gian ngắn (tạo ra một khoảnh khắc "tắt" ngắn) trong quá trình chuyển mạch. Thích hợp cho hầu hết các ứng dụng mà sự gián đoạn ngắn (thường < 1 giây) là chấp nhận được.

Chuyển mạch kín (Kết nối trước khi ngắt): Được sử dụng cho các tải trọng quan trọng không thể chịu được bất kỳ sự gián đoạn nguồn điện nào. Nó đồng bộ hóa máy phát điện với lưới điện trước khi chuyển mạch, dẫn đến việc chuyển đổi "liền mạch". Phương pháp này phức tạp và tốn kém hơn, được sử dụng trong các trung tâm dữ liệu, bệnh viện, v.v.

Câu 5: Tôi có thể vận hành hệ thống ATS bằng tay không?
A: Có. Các thiết bị ATS của chúng tôi thường có chức năng ghi đè thủ công. Điều này cho phép bạn tự khởi động quá trình chuyển mạch hoặc quay trở lại nguồn chính bằng cách sử dụng công tắc/cần gạt trên thiết bị để bảo trì, kiểm tra hoặc điều khiển khẩn cấp, ngay cả khi bộ điều khiển tự động bị lỗi.

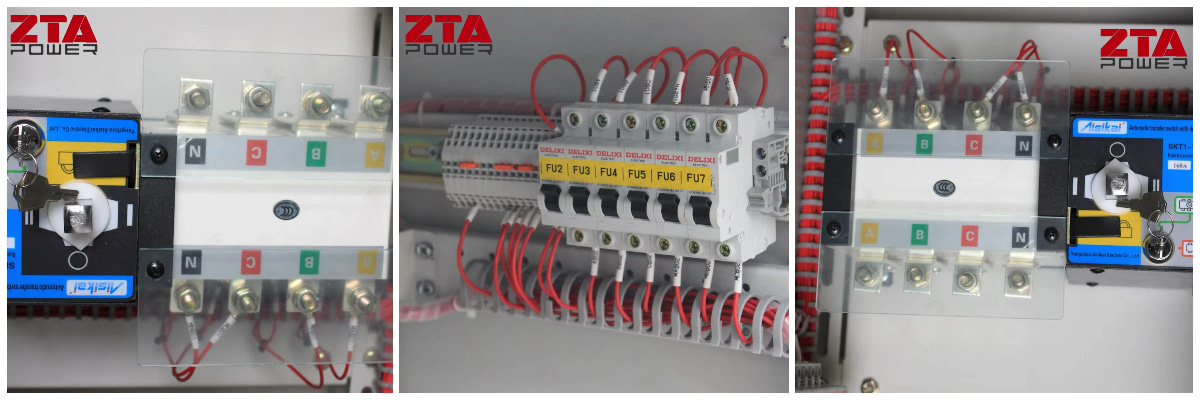

400A Automatic Transfer Switch

Câu 6: Hệ thống ATS cần bảo trì những gì?
A: Bảo trì định kỳ là điều cần thiết để đảm bảo độ tin cậy. Chúng tôi khuyến nghị:

Hàng tháng: Kiểm tra bằng mắt thường để phát hiện bụi bẩn, các mối nối lỏng lẻo hoặc dấu hiệu quá nhiệt.

Hai năm một lần/Hàng năm: Thực hiện kiểm tra chuyển mạch thủ công dưới tải (như một phần của quy trình vận hành máy phát điện định kỳ). Nhờ kỹ thuật viên được chứng nhận kiểm tra và siết chặt các mối nối điện, kiểm tra các bộ phận cơ khí và xác minh cài đặt điều khiển. Luôn tuân theo lịch bảo trì cụ thể của nhà sản xuất.

Câu 7: Hệ thống ATS được kết nối và lắp đặt như thế nào?
A: Bộ chuyển mạch tự động (ATS) được lắp đặt giữa bảng đồng hồ điện chính và bảng tải quan trọng (và máy phát điện). Việc lắp đặt phải được thực hiện bởi thợ điện có giấy phép theo đúng tất cả các quy định về điện quốc gia và địa phương (ví dụ: NEC ở Mỹ). Quá trình này bao gồm đấu nối điện cao áp đến cả hai nguồn điện và tải, cũng như đấu dây điều khiển điện áp thấp đến bộ điều khiển máy phát điện.

Câu 8: Bộ chuyển mạch tự động (ATS) có kèm theo bảng điều khiển và tín hiệu khởi động máy phát điện không?
A: Vâng. Các bảng điều khiển ATS tiêu chuẩn của chúng tôi bao gồm bộ điều khiển tích hợp với các đèn báo trạng thái. Chúng tự động gửi tín hiệu khởi động đến máy phát điện khi phát hiện sự cố mất điện lưới. Chúng cũng giám sát điện áp/tần số của máy phát điện trước khi chuyển tải và quản lý chu kỳ làm mát trước khi tắt máy phát điện sau khi điện lưới được khôi phục.

Automatic Transfer Switch (ATS) for Generator

Để lại tin nhắn
Nếu bạn quan tâm đến sản phẩm của chúng tôi và muốn biết thêm thông tin chi tiết, vui lòng để lại tin nhắn ở đây, chúng tôi sẽ trả lời bạn sớm nhất có thể.
Nộp

Sản phẩm liên quan

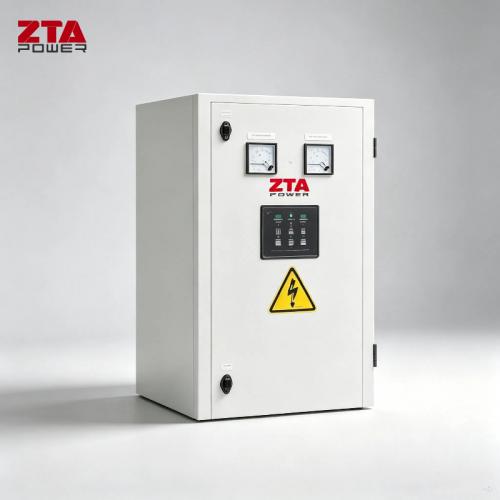

100A ATS
