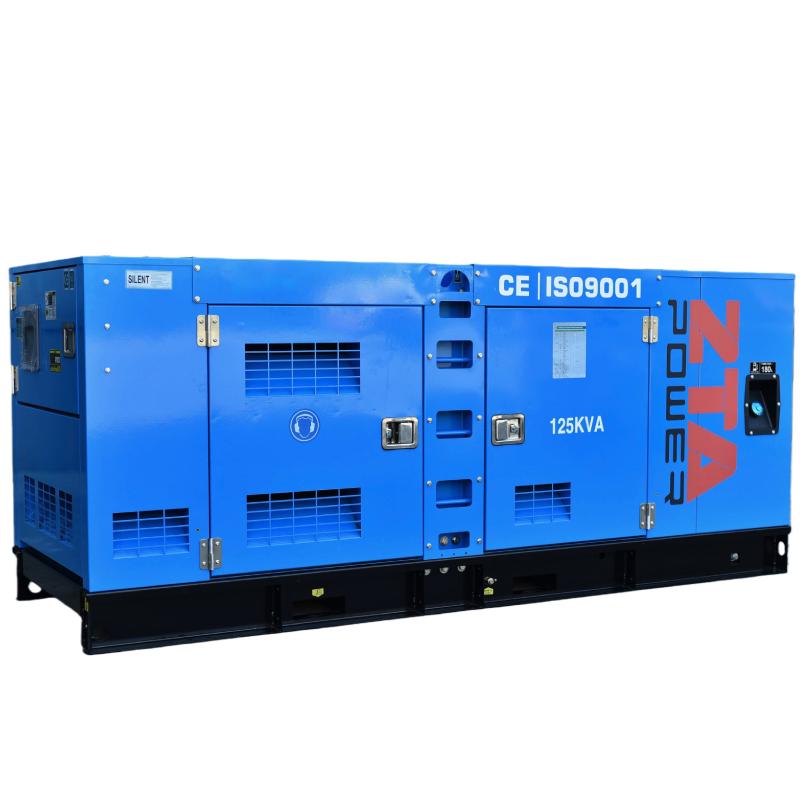

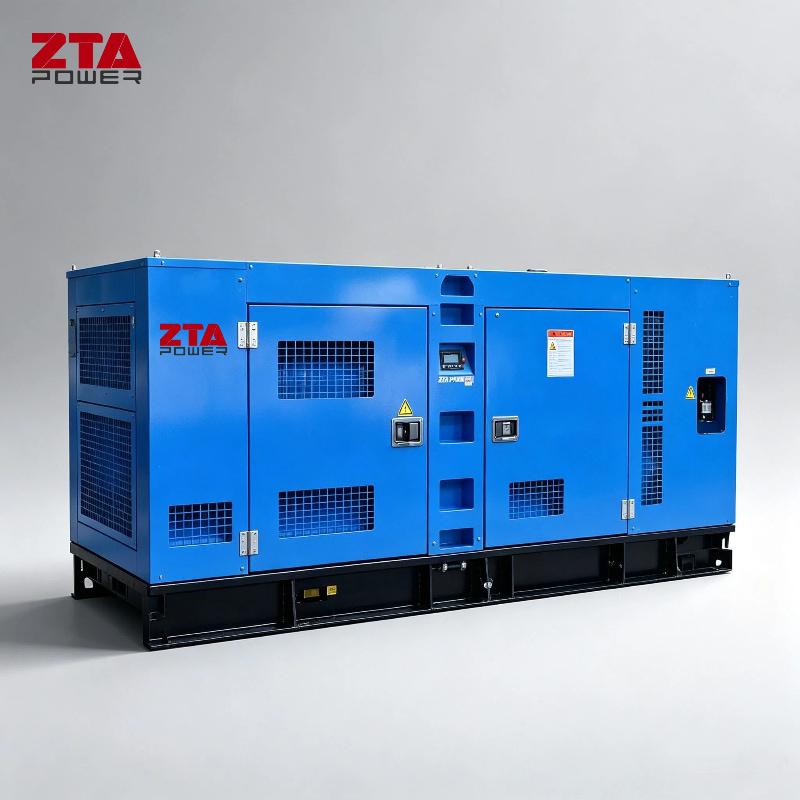

Máy phát điện diesel Cummins Power 100kW 125kVA 6BTA5.9-G2

Máy phát điện diesel Cummins Power 100kW 125kVA 6BTA5.9-G2

Bộ máy phát điện diesel đáng tin cậy này được trang bị động cơ diesel tăng áp và làm mát bằng khí Cummins 6BTA5.9-G2 đã được chứng minh về độ tin cậy, cung cấp công suất 100 kW (chính) / 125 kVA ở tần số 50 Hz, điện áp 400V, 3 pha. Được trang bị máy phát điện xoay chiều hiệu suất cao và bảng điều khiển Deepsea/ComAp, máy phát điện này lý tưởng cho các ứng dụng nguồn dự phòng hoặc nguồn chính trong môi trường thương mại, công nghiệp và vùng sâu vùng xa. Được chế tạo để bền bỉ, tiết kiệm nhiên liệu và dễ bảo trì—sẵn sàng để triển khai ngay lập tức.

Thông số kỹ thuật bộ máy phát điện

Bảng thông số kỹ thuật động cơ diesel Cummins 6BTA5.9-G2

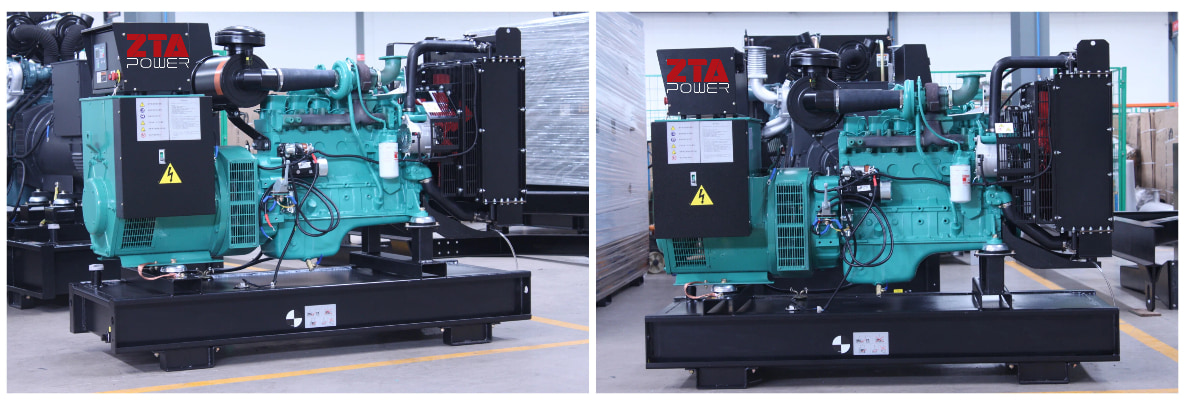

Động cơ diesel 6 xi-lanh thẳng hàng Cummins 6BTA5.9-G2 là một động cơ đáng tin cậy, tăng áp và làm mát sau (T/A), được thiết kế cho các ứng dụng công nghiệp và phát điện. Là một phần của nền tảng dòng B nổi tiếng của Cummins, nó mang lại hiệu suất mạnh mẽ, tiết kiệm nhiên liệu và tuổi thọ cao trong điều kiện hoạt động liên tục hoặc dự phòng.

Thông số kỹ thuật máy phát điện không chổi than Stamford

UCI274ES là máy phát điện xoay chiều tự kích thích không chổi than hiệu suất cao của Stamford, được thiết kế để cung cấp điện năng đáng tin cậy trong các ứng dụng công nghiệp và thương mại, cả ở chế độ dự phòng hoặc hoạt động chính. Với cấu trúc chắc chắn và thiết kế điện từ tiên tiến, nó cung cấp điện áp đầu ra ổn định ngay cả trong điều kiện tải cao.

Tuân thủ các tiêu chuẩn quốc tế

Máy phát điện được sản xuất theo quy trình đảm bảo chất lượng đạt tiêu chuẩn BS EN ISO 9001. Mức điều chỉnh điện áp đã nêu có thể không được duy trì khi có một số tín hiệu vô tuyến nhất định. Bất kỳ thay đổi nào về hiệu suất đều nằm trong giới hạn của Tiêu chí 'B' của EN61000-6-2:2001. Mức điều chỉnh điện áp ổn định không bao giờ vượt quá 2%.

Máy phát điện xoay chiều Stamford Model	UCI274ES
Lớp cách điện	H
Bước xoắn	2/3 (wdg 6)
Số lượng dây	12
Sự bảo vệ	IP23
Độ cao	≤ 1000 m
Hệ thống kích thích	ĐƯỜNG DẪN
Loại AVR	MX321
Điều chỉnh điện áp (*)	± 0,5%
Tổng méo hài THD (**) khi không tải	< 2%
Tổng méo hài THD (**) trên tải tuyến tính:	< 4%
Dạng sóng: NEMA = TIF (**)	< 50
Tổng méo hài THD (**) trong tải tuyến tính	< 5% theo CEI
Dạng sóng NEMA = TIF (**)	< 50
Dạng sóng IEC = THF (**)	< 2%
Không bắt buộc	- Bộ lọc ở cửa hút gió: giảm công suất 5% - Bộ lọc ở cửa hút và cửa thoát khí (IP 44): giảm công suất 10% - Hệ thống bảo vệ cuộn dây cho môi trường khắc nghiệt và độ ẩm tương đối lớn hơn 95% - Máy sưởi không gian - Bảo vệ nhiệt cho cuộn dây stato - Hộp đấu nối bằng thép

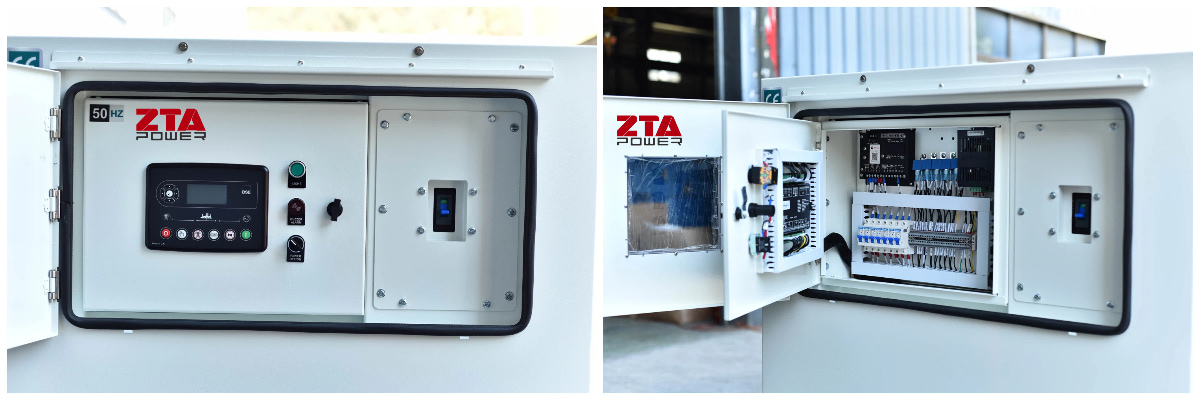

Bảng điều khiển nâng cao

Danh sách thiết bị và chức năng được nêu dưới đây không phải là đầy đủ.

Thiết bị phải được cung cấp trong tình trạng hoạt động tốt và phù hợp với chức năng mà nó được dự định; nó phải cho phép:

- Khởi động tự động,

- Khởi động bằng tay,

- Vị trí thử nghiệm,

- Dừng hoàn toàn trong trường hợp có sự can thiệp trên phim trường.

- Giám sát và kiểm soát các chức năng an toàn:

- Hệ thống báo lỗi bằng tín hiệu quang học và âm thanh, có bộ nhớ quang học cho các trường hợp như không khởi động được, thiếu áp suất dầu, thiếu bôi trơn sơ bộ, nhiệt độ nước quá cao, nhiệt độ dầu quá cao, tốc độ quá cao. Việc không khởi động được ở lần thử đầu tiên phải được báo hiệu để tiến hành kiểm tra.

- Thiết lập tín hiệu vận hành: công suất đầu ra máy phát điện, cầu dao thường đóng, cầu dao khẩn cấp, có điện áp lưới, quá tải máy phát điện, hết nhiên liệu.

- Bảo vệ máy phát điện: tự động dừng động cơ,

- Truyền tín hiệu từ xa bằng các tiếp điểm khô bất kỳ cực nào.

- Được cài đặt ở chế độ vận hành tự động,

- Được thiết lập ở chế độ vận hành thủ công,

- Được thiết lập ở trạng thái lỗi,

- Ngừng hoạt động:

	Deepsea 6120	Deepsea 7320
Ngôn ngữ hiển thị	18	18
Ngôn ngữ có thể được lưu trữ trong mô-đun.	2	7
Cổng RS232	- (Không có sẵn)	√
Cổng RS485	■*(*cho biết cần bổ sung mô-đun giao tiếp DSE857.)	√
Cổng Ethernet	■**(**cho biết cần bổ sung mô-đun giao tiếp DSE855.)	■**(**cho biết cần bổ sung mô-đun giao tiếp DSE855.)
bảo vệ ngắn mạch	√	√
Bảo vệ trình tự pha âm	√	√
bảo vệ lỗi nối đất	- (Không có sẵn)	√

Thông số kỹ thuật của bộ ngắt mạch

Nhà sản xuất	Delixi/Chint
Dung tích	250A
Cột	3P

Thông số kỹ thuật ắc quy khởi động

Phạm vi cung cấp tiêu chuẩn

Phạm vi cung cấp tùy chọn

Câu hỏi thường gặp:

Các yêu cầu bảo trì đối với máy phát điện 125KVA là gì?

✅ Hàng ngày / Trước mỗi lần sử dụng (Kiểm tra của người vận hành)

• Kiểm tra mức dầu động cơ – bổ sung nếu cần.
• Kiểm tra mức nước làm mát (nếu không phải hệ thống tuần hoàn kín có bình giãn nở).
• Kiểm tra mức nhiên liệu và xem có rò rỉ hoặc nhiễm nước hay không.
• Đảm bảo điện áp pin ≥ 24 V (đối với hệ thống 24V); làm sạch các cực nếu bị ăn mòn.
• Xác nhận không có cảnh báo lỗi nào trên bảng điều khiển (ví dụ: Deepsea 6120/DSE7320).

Cứ sau 250 giờ hoạt động (hoặc mỗi 6 tháng) – (Tùy thuộc vào điều nào xảy ra trước)

Thay dầu máy và lọc dầu.

Thay thế bộ lọc nhiên liệu (chính và phụ)

Kiểm tra/thay thế bộ lọc gió (làm sạch hoặc thay thế nếu bị tắc nghẽn)

Kiểm tra độ căng và độ mòn của dây đai truyền động.

Kiểm tra hệ thống ống xả xem có rò rỉ hoặc tích tụ muội than không.

Kiểm tra bộ chuyển mạch tự động (ATS) nếu có lắp đặt.

Chạy ở chế độ tải trong ít nhất 30 phút. – 60 phút (rất quan trọng đối với các thiết bị dự phòng)

Sau mỗi 500 giờ hoạt động (hoặc hàng năm)

Thay dung dịch làm mát (nếu sử dụng dung dịch làm mát thông thường; dung dịch làm mát kéo dài tuổi thọ có thể dùng được 2 năm). – 3 năm)

Kiểm tra bộ tăng áp (xem có rò rỉ dầu hoặc độ rơ ổ bi không)

Kiểm tra khe hở van (trên các động cơ cơ khí như 6BTA5.9-G2)

Kiểm tra máy phát điện:

Làm sạch bụi bám trên cuộn dây (sử dụng khí nén khô, áp suất thấp)

Kiểm tra độ kín của đầu nối

Tiến hành kiểm tra điện trở cách điện (kiểm tra megger >5 M). Ω )

Kiểm tra ắc quy: kiểm tra tải và làm sạch các cực; thay thế sau mỗi 2 năm. – 3 năm

Kiểm tra các bu lông lắp đặt và miếng đệm chống rung.

Cứ 1.000 người thì có một người – 2.000 giờ (hoặc cứ sau 2 năm) – 3 năm)

Súc rửa và châm lại hệ thống làm mát

Kiểm tra/thay thế ống dẫn và kẹp.

Kiểm tra chức năng AVR (Bộ điều chỉnh điện áp tự động)

Kiểm tra bó dây điện xem có bị mài mòn hoặc hư hỏng do nhiệt không.

Tiến hành thử nghiệm tải toàn phần (để ngăn ngừa hiện tượng tích tụ chất lỏng trong động cơ diesel)

Các thực tiễn tốt nhất quan trọng

Tránh xa “ không tải " Vận hành: Động cơ diesel nên hoạt động ít nhất 30 – Định kỳ giảm tải xuống 50% để ngăn ngừa hiện tượng tích tụ nhiên liệu chưa cháy (nhiên liệu chưa cháy trong khí thải).

Hãy sử dụng phụ tùng chính hãng hoặc được nhà sản xuất gốc (OEM) phê duyệt: Đặc biệt là đối với bộ lọc, dầu và nước làm mát.

Hãy ghi chép nhật ký bảo dưỡng: Ghi lại số giờ hoạt động, thay dầu, sửa chữa và kết quả kiểm tra.

Đối với máy phát điện dự phòng: Chạy thử định kỳ hàng tuần/hàng tháng khi có tải. — Ngay cả khi nguồn điện lưới ổn định.

Các vật tư tiêu hao thông thường cho máy phát điện 125 kVA (Ví dụ Cummins 6BTA5.9-G2)

Tuân thủ kế hoạch bảo trì này sẽ tối đa hóa độ tin cậy, hiệu quả nhiên liệu và tuổi thọ (thường là 15.000). – (Hơn 25.000 giờ đối với các bộ thiết bị được bảo trì tốt).
