Các cực UVW trên máy phát điện chỉ ra điều gì?

Làm gì Đầu nối UVW trên máy phát điện Biểu thị?

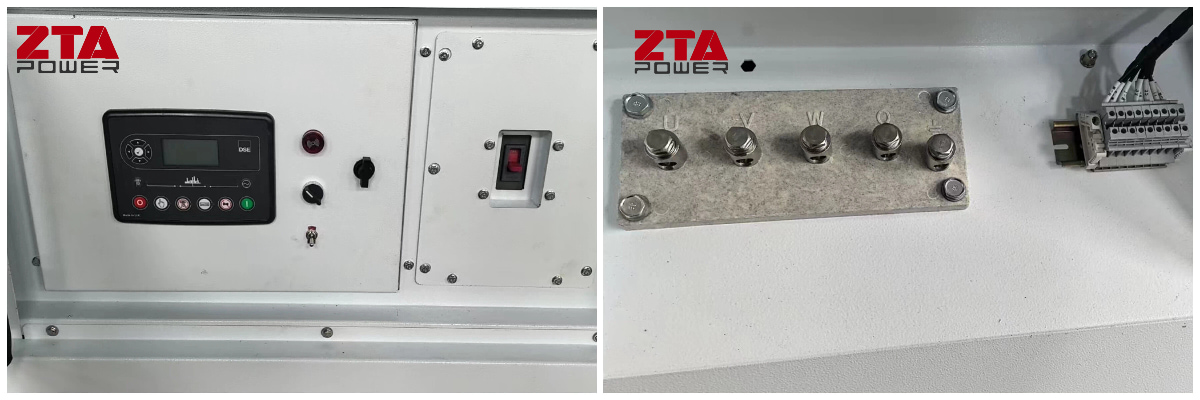

Đầu cực UVW trên máy phát điện

Biểu diễn các đầu nối cuộn dây xoay chiều ba pha, thường được sử dụng cho kết nối Sao (Y) hoặc Tam giác (Δ). Phương pháp kết nối cụ thể nên được lựa chọn dựa trên công suất và yêu cầu của động cơ, đồng thời chú ý đến trình tự pha và an toàn cách điện.

Nguyên lý đấu dây

Định nghĩa UVW: U, V và W là các mã định danh cho các đầu cuộn dây ba pha, tương ứng với ba pha (L1, L2, L3) của nguồn điện.

Phương pháp kết nối

Kết nối sao (Y): Nối ba đầu cuối U2, V2, W2 để tạo thành điểm trung tính, và nối dây nóng từ nguồn điện đến U1, V1, W1 tương ứng. Phương pháp này phù hợp với tải nhẹ hoặc trường hợp dòng khởi động thấp.

Kết nối Delta (Δ): Kết nối các đầu nối nối tiếp (U1 với W2, V1 với U2, W1 với V2) và kết nối dây điện từ nguồn điện đến các điểm nối này. Phương pháp này phù hợp cho tải nặng hoặc các trường hợp yêu cầu mô-men xoắn cao.

Các bước đấu dây

Xác định các đầu cuối: Hộp đầu cuối chứa U1, V1, W1 (điểm bắt đầu) và U2, V2, W2 (điểm kết thúc). Xác nhận trình tự nhận dạng.

Chọn phương thức kết nối:

Đối với Star: Kết nối U2, V2, W2 với nhau; kết nối dây có điện vào U1, V1, W1.

Đối với Delta: Kết nối U1 với W2, V1 với U2 và W1 với V2; kết nối dây điện đang hoạt động vào các điểm nối này.

Vận hành an toàn: Thực hiện mọi công việc sau khi ngắt nguồn điện. Sử dụng dụng cụ cách điện và đảm bảo tất cả các vít được siết chặt.

Các biện pháp phòng ngừa

Phù hợp trình tự pha: Trình tự pha của nguồn điện phải phù hợp với chỉ dẫn trên nhãn động cơ để tránh đảo ngược hoặc hư hỏng.

An toàn cách điện: Kiểm tra cách điện của dây và đầu cuối trước khi vận hành để tránh hiện tượng đoản mạch hoặc điện giật.

Kết nối an toàn: Đảm bảo tất cả các điểm kết nối đều chắc chắn và đáng tin cậy để tránh hiện tượng quá nhiệt cục bộ do tiếp điểm lỏng lẻo.

Tuân thủ thông số kỹ thuật: Thực hiện nghiêm ngặt sơ đồ đấu dây và hướng dẫn do nhà sản xuất máy phát điện .

Thích ứng nguồn điện: Động cơ công suất cao (ví dụ: trên 7,5 kW) thường được cấu hình theo kết nối Delta theo mặc định.

Kiểm tra sức đề kháng: Phải đo điện trở giữa các cuộn dây trước khi đấu dây để đảm bảo không xảy ra hiện tượng đoản mạch hoặc hở mạch.
