Máy phát điện diesel công nghiệp cho nhà máy sản xuất: Đảm bảo sản xuất liên tục

Câu trả lời nhanh

Một máy phát điện diesel nguồn điện liên tục cho nhà máy sản xuất được sử dụng không phải là thiết bị dự phòng — đó là cơ sở hạ tầng sản xuất. Để duy trì dây chuyền vận hành không bị gián đoạn, nhà máy nên chỉ định một hệ thống cắt tải máy phát điện công nghiệp định mức chính với độ dự phòng N+1, trình tự chuyển mạch dưới 10 giây và dự trữ nhiên liệu tại chỗ trong 24–72 giờ. Đối với hầu hết các nhà máy, thông số kỹ thuật chính xác không phải là một máy phát điện cỡ lớn mà là hệ thống máy phát điện song song với bảng điều khiển chia tải tự động, để công suất có thể tăng trưởng cùng với sản lượng mà không cần thay thế toàn bộ hệ thống lắp đặt.

Những điểm chính cần ghi nhớ

• Chế độ chính (prime) và chế độ dự phòng (standby) là sai lầm tốn kém nhất. Một nhà máy chạy tổ máy phát điện nguồn điện chính trong 8–16 giờ mỗi ngày không được chỉ định theo mức công suất dự phòng; hoạt động liên tục làm tăng tốc độ mài mòn và làm mất hiệu lực của nhiều bảo hành.

• Tính kích thước dựa trên kVA khởi động, không phải kW vận hành. Động cơ, máy nén và trục chính CNC tiêu thụ dòng điện gấp 3–7 lần dòng vận hành khi khởi động. Việc tính toán thiếu tải dựa trên tải vận hành đơn thuần sẽ gây ra hiện tượng ngắt sự cố phiền toái và sụt áp làm hỏng thiết bị gia công.

• Cắt tải bảo vệ đường dây, không chỉ bảo vệ máy phát điện. Sơ đồ cắt tải theo tầng giúp duy trì năng lượng cho các mạch xử lý quan trọng khi nhu cầu vượt quá công suất khả dụng.

• Độ dự phòng N+1 tốt hơn một thiết bị quá khổ đơn lẻ đối với bất kỳ nhà máy nào mà một giờ ngừng hoạt động có chi phí đắt hơn chính chiếc máy phát điện.

• Quyền tự chủ về nhiên liệu là một con số lập kế hoạch, không phải kích thước bồn chứa. Khả năng lưu trữ nhiên liệu đầy tải trong 24–72 giờ là tiêu chuẩn công nghiệp được thừa nhận; không thể giả định việc giao nhiên liệu trong các sự cố mất điện diện rộng.
• Vận hành thử nghiệm với kiểm tra ngân hàng tải (load bank testing). Một máy phát điện khởi động suôn sẻ vẫn có thể gặp sự cố dưới tải trọng thực tế của nhà máy.

Tại sao máy phát điện nhà máy là thiết bị sản xuất, không phải thiết bị khẩn cấp

Trong bệnh viện hoặc văn phòng, máy phát điện được đánh giá bằng việc nó có khởi động được hay không. Trong nhà máy sản xuất, nó được đánh giá bằng việc dây chuyền gia công có giữ được dung sai trong khi máy phát điện đang chạy hay không.

Sự khác biệt đó thay đổi mọi quyết định thông số kỹ thuật. Một máy ép dập, một máy ép phun, một máy nén chuỗi lạnh hoặc một dây chuyền dụng cụ bán dẫn không dung nạp mức sụt áp 15% hoặc dao động tần số 2 Hz — ngay cả khi nguồn điện về mặt kỹ thuật là "bật". Thiết bị có thể ngắt, loại bỏ mẻ sản phẩm đang gia công hoặc mất các thông số bù hiệu chuẩn. Việc khôi phục lại tình trạng đó không được đo bằng phút mất điện; mà được đo bằng giờ đánh giá lại và sản lượng bị mất.

Đây là lý do tại sao các nhóm mua sắm trong ngành công nghiệp nặng ngày càng coi tổ máy phát điện nguồn điện chính của nhà máy là một phần của sổ tài sản sản xuất hơn là ngân sách cơ sở vật chất. Máy phát điện hoặc là đủ tốt để duy trì quá trình xử lý, hoặc đó là một khoản nợ trông giống như tài sản trên giấy tờ.

Thông số kỹ thuật thực sự quan trọng: Biểu đồ tải trước định mức kW

Hầu hết các lỗi tính toán kích thước đều bắt nguồn từ việc bắt đầu bằng một danh mục máy phát điện thay vì biểu đồ tải của nhà máy.

Xây dựng biểu đồ theo ba lớp:

Công thức mà hầu hết các kỹ sư quy hoạch công nghiệp sử dụng là:

Công suất tối thiểu = (Tổng tải đang chạy kW × 1,25) + tải khởi động động cơ lớn nhất

Có hai quy tắc được đặt lên trên con số đó. Đầu tiên, hãy cộng thêm 20–25% dung lượng dự phòng cho việc mở rộng sản xuất trong tương lai — nếu không, một nhà máy bổ sung thêm một cụm CNC hoặc một dây chuyền làm lạnh thứ hai sẽ cần phải có máy phát điện thứ hai. Thứ hai, quy đổi kW sang kVA theo hệ số công suất trên nhãn máy (thường là 0,8 đối với tổ máy chạy dầu). Mức định mức "100 kVA" cung cấp 80 kW, và một thông số kỹ thuật được viết bằng kW cho một cỗ máy được định mức theo kVA là lỗi tính toán phổ biến nhất trong việc mua sắm nguồn điện công nghiệp.

Hệ quả thực tế: một nhà máy có tải đang chạy 300 kW, một động cơ 110 kW khởi động trực tiếp qua lưới (direct-on-line), và ngày vận hành 16 giờ cần một tổ máy định mức chính (prime-rated) khoảng 600–650 kVA — chứ không phải một thiết bị 400 kVA chỉ tính theo tải đang chạy.

Nguồn điện chính, cắt giảm tải và vận hành song song: Ba quyết định xác định độ tin cậy

1. Công suất chính hoặc dự phòng

Một nhà máy chạy máy phát điện vào mọi ngày làm việc trong giờ cao điểm hoặc khi lưới điện không ổn định thì đang chạy nguồn điện chính, bất kể đơn đặt hàng nói gì. Việc chỉ định một tổ máy định mức dự phòng cho nhiệm vụ đó là con đường nhanh nhất dẫn đến hỏng động cơ sớm và tranh chấp bảo hành.

2. Cắt giảm tải thay vì chọn máy quá khổ

Kỷ nguyên "mua công suất hiếm khi dùng đến" đang dần chấm dứt. Một hệ thống cắt giảm tải máy phát điện công nghiệp được thiết kế tốt sẽ phân loại các tải đã kết nối thành các bậc ưu tiên và ngắt các mạch không thiết yếu ngay thời điểm nhu cầu vượt quá ngưỡng đã thỏa thuận, sau đó kết nối lại theo trình tự khi dung lượng được giải phóng.

Phân tầng điển hình cho một nhà máy sản xuất:

• Tầng 1 — an toàn tính mạng và bảo vệ quy trình: hệ thống phòng cháy chữa cháy, chiếu sáng khẩn cấp, bảo vệ quy trình, tủ PLC và tủ điều khiển, phòng máy chủ.

• Tầng 2 — tính liên tục của sản xuất: dây chuyền quy trình chính, các cụm CNC và tự động hóa, các máy bơm và máy nén quan trọng.

• Cấp độ 3 — thoải mái và không quan trọng:hệ thống HVAC nói chung, chiếu sáng nhà kho, băng tải không thiết yếu, trạm sạc xe điện.

• Mức 4 — rụng lông đầu tiên:sưởi điện, máy nén khí tiện ích, thông gió không quan trọng.

Phương pháp này bảo vệ máy phát điện khỏi tình trạng ngắt do quá tải, nhưng quan trọng hơn là nó bảo vệ dây chuyền sản xuất khỏi hiện tượng sụt áp xảy ra trước một lần ngắt do quá tải. Giải pháp này thường rẻ hơn rất nhiều so với việc bổ sung công suất máy phát điện mà lại nằm không tới 95% thời gian trong năm.

3. Mắc song song và dự phòng N+1

Đối với bất kỳ nhà máy nào mà một lần dừng hoạt động ngoài kế hoạch tốn kém hơn thiết bị điện, Tính dư thừa máy phát điện N+1 cho nhà máylà kiến trúc tiêu chuẩn. Thay vì một tập hợp lớn duy nhất, nhà máy lắp đặt ba hoặc bốn thiết bị nhỏ hơn trên mộtbảng điều khiển song song máy phát điện cho việc mở rộng nhà máy.

Các lợi thế cộng dồn:

• Khả năng chịu lỗi. Một thiết bị ngoại tuyến để bảo trì không làm mất đi công suất của nhà máy.

• Hiệu suất ở tải một phần. Các thiết bị khởi động và dừng theo nhu cầu tải, vì vậy mỗi thiết bị đang chạy đều nằm gần dải tải tối ưu của nó thay vì chạy không tải ở mức 20% và bị ngưng đọng dầu.

• Khả năng mở rộng. Thêm thiết bị thứ tư vào một hệ thống thanh cái ba thiết bị rẻ hơn nhiều so với việc thay thế một tổ máy lớn đơn lẻ.

• Khoảng thời gian bảo trì. Việc bảo trì luân phiên trở nên khả thi mà không ảnh hưởng đến sản xuất.

Sự đánh đổi là có thật: việc mắc song song làm tăng độ phức tạp của hệ thống điều khiển, yêu cầu đồng bộ hóa, chi phí thiết bị đóng cắt và chế độ bảo trì đòi hỏi khắt khe hơn. Điều này được minh chứng trong trường hợp tính linh hoạt, khả năng mở rộng hoặc hiệu quả nhiên liệu khi tải một phần mang lại giá trị đo lường được — mà trong lĩnh vực sản xuất, điều đó thường là như vậy.

Cấu hình thực tế: Nhà máy quy trình với nguồn điện lưới yếu

Một minh họa hữu ích hơn trường hợp nghiên cứu theo kịch bản lý tưởng là một mô hình lỗi phổ biến.

Tình huống: một nhà máy gia công kim loại ở Đông Nam Á vận hành kết nối lưới điện 380 V, 50 Hz bị mất điện 4–8 lần mỗi tháng, thường kéo dài từ 20–90 phút. Nhà máy có hai dây chuyền sản xuất, một lò cảm ứng 250 kW, các trung tâm gia công CNC và một phòng kho lạnh. Máy phát điện dự phòng 500 kVA đơn lẻ hiện có được định cỡ dựa trên tải vận hành và bị ngắt khi khởi động lò.

Sai sót thực tế: ba lỗi riêng biệt, mỗi lỗi đều có vẻ hợp lý khi xét riêng lẻ.

1. Tổ máy được định cỡ theo công suất kW hoạt động mà không tính đến kVA khởi động của lò.

1. Nó được xếp hạng ở mức dự phòng trong khi chạy hàng ngày để hỗ trợ lưới điện — một sự sai lệch về nhiệm vụ.

1. Tất cả các tải chuyển đổi đồng thời, tạo ra tải bước mà động cơ không thể hấp thụ.

Cấu hình lại: một tổ máy định mức chính trên một bus song song với trình tự chuyển đổi tải bước, việc cắt giảm tải theo tầng giúp hoãn việc khởi động lò thêm 45 giây cho đến khi điện áp ổn định và dự trữ nhiên liệu trong 48 giờ. Kết quả do nhà tích hợp báo cáo: loại bỏ các sự cố ngắt phiền toái, và khả năng tiếp tục hoạt động CNC và kho lạnh của nhà máy khi mất điện lưới đã trở thành thói quen thay vì ngoại lệ.

Bài học cho người lập thông số kỹ thuật: trong môi trường sản xuất có lưới điện yếu, máy phát điện không bảo vệ chống lại các sự cố mất điện thảm khốc hiếm gặp. Nó đang quản lý một vấn đề về chất lượng nguồn điện liên tục và định kỳ. Điều đó định hình lại thông số kỹ thuật từ "nguồn điện khẩn cấp" thành "chất lượng nguồn điện cấp độ sản xuất."

Dữ liệu và sự thật hỗ trợ thông số kỹ thuật

Hàng cuối cùng rất quan trọng về mặt thương mại: mức tăng trưởng nhu cầu không chỉ đến từ việc xây dựng mới, mà còn từ các nhà máy hiện hữu quyết định rằng chất lượng lưới điện không còn đủ cho sản xuất tự động hóa. Các nhà máy đang mua giải pháp nguồn dự phòng cho dây chuyền quy trình vì tự động hóa không thể chịu được tần suất gián đoạn mà họ từng phải sống chung trước đây.

Câu hỏi thường gặp

Nhà máy sản xuất cần máy phát điện công suất bao nhiêu kW?

Tổng cộng tải đang chạy của bạn tính bằng kW, cộng thêm 20–25% dự trữ, sau đó cộng thêm tải khởi động của động cơ đơn lớn nhất. Quy đổi sang kVA ở hệ số công suất (PF) 0,8. Một nhà máy lắp ráp nhẹ thường cần 150–250 kVA; các hoạt động CNC và hàn cần 300–650 kVA; các nhà máy chế biến nặng cần 800–3.000 kVA.

Tôi nên mua một máy phát điện lớn hay nhiều máy nhỏ hơn mắc song song?

Nếu thời gian ngừng hoạt động tốn kém, hãy dùng nhiều thiết bị trên thanh cái song song với độ dự phòng N+1. Nếu tải của bạn ổn định và việc bảo trì có thể được lên lịch trong các đợt ngừng hoạt động có kế hoạch, một tổ máy phát điện chính đơn lẻ sẽ đơn giản và rẻ hơn để bảo trì.

Sự khác biệt giữa máy phát điện nguồn chính (prime power) và máy phát điện dự phòng (standby) là gì?

Máy phát điện dự phòng được định mức cho số giờ giới hạn mỗi năm mà không có phụ tải quá tải. Máy phát điện nguồn chính được định mức cho số giờ không giới hạn ở tải biến thiên với 10% quá tải trong một giờ trên mười hai giờ. Sử dụng tổ máy định mức dự phòng để hỗ trợ sản xuất hàng ngày sẽ gây ra mài mòn sớm và thường làm mất hiệu lực bảo hành.

Nhà máy nên dự trữ bao nhiêu nhiên liệu tại chỗ?

Tối thiểu 24 giờ nhiên liệu chạy tải toàn phần; 48–72 giờ là định mức công nghiệp cho các nhà máy nơi việc cung cấp nhiên liệu không thể được đảm bảo trong các sự cố lưới điện khu vực.

Tính năng cắt giảm tải máy phát điện là gì và tại sao nhà máy của tôi lại cần nó?

Việc cắt tải tự động ngắt các mạch ưu tiên thấp hơn khi nhu cầu vượt quá công suất máy phát điện khả dụng, sau đó kết nối lại khi công suất được giải phóng. Tính năng này ngăn ngừa tình trạng ngắt do quá tải và quan trọng hơn là bảo vệ các thiết bị quy trình nhạy cảm khỏi tình trạng bất ổn định điện áp vốn xuất hiện trước một sự cố ngắt.

Máy phát điện diesel có thể cung cấp điện cho máy CNC và các bộ truyền động tốc độ thay đổi không?

Có, với thông số kỹ thuật chính xác. Các trục chính CNC, VFD và bộ chỉnh lưu UPS tạo ra sóng hài và tải phi tuyến tính làm nóng các cuộn dây máy phát điện và làm méo dạng sóng điện áp. Thông số kỹ thuật phải nêu rõ hàm lượng sóng hài dự kiến, hệ số công suất và hành vi của UPS — một tổ máy chỉ được lựa chọn dựa trên kVA có thể không phù hợp với môi trường điện thực tế.

Tôi có cần vỏ cách âm không?

Nếu địa điểm của bạn nằm trong hoặc gần một khu công nghiệp đô thị hoặc ngoại ô, thì gần như chắc chắn là có. Giới hạn tiếng ồn từ 65–75 dB(A) ở khoảng cách một mét ngày càng được thực thi nghiêm ngặt và vỏ cách âm thường là điều kiện để cấp phép.

Bước tiếp theo

Bắt đầu với hồ sơ phụ tải — chứ không phải danh mục máy phát điện. Thu thập dữ liệu nhu cầu đã đo lường, lịch trình động cơ đầy đủ, các ưu tiên phụ tải thiết yếu và chu kỳ làm việc thực tế, sau đó đưa những thông tin đó vào giai đoạn kỹ thuật. Bước duy nhất đó giúp ngăn chặn ba sai lầm tốn kém nhất về máy phát điện công nghiệp: sai lệch công suất định mức, thiếu kích thước khởi động kVA và kiến trúc một thiết bị trong nhà máy cần có tính dự phòng.

ZTA Power chế tạo các tổ máy phát điện diesel định mức chính (prime-rated) và định mức liên tục (continuous-rated) được cấu hình riêng cho các nhà máy sản xuất và chế biến:

• Tổ máy phát điện diesel — Sử dụng động cơ Cummins, Perkins, SDEC và KOFO, từ 20 kVA đến 1600 kVA, đạt chuẩn công suất chính và dự phòng

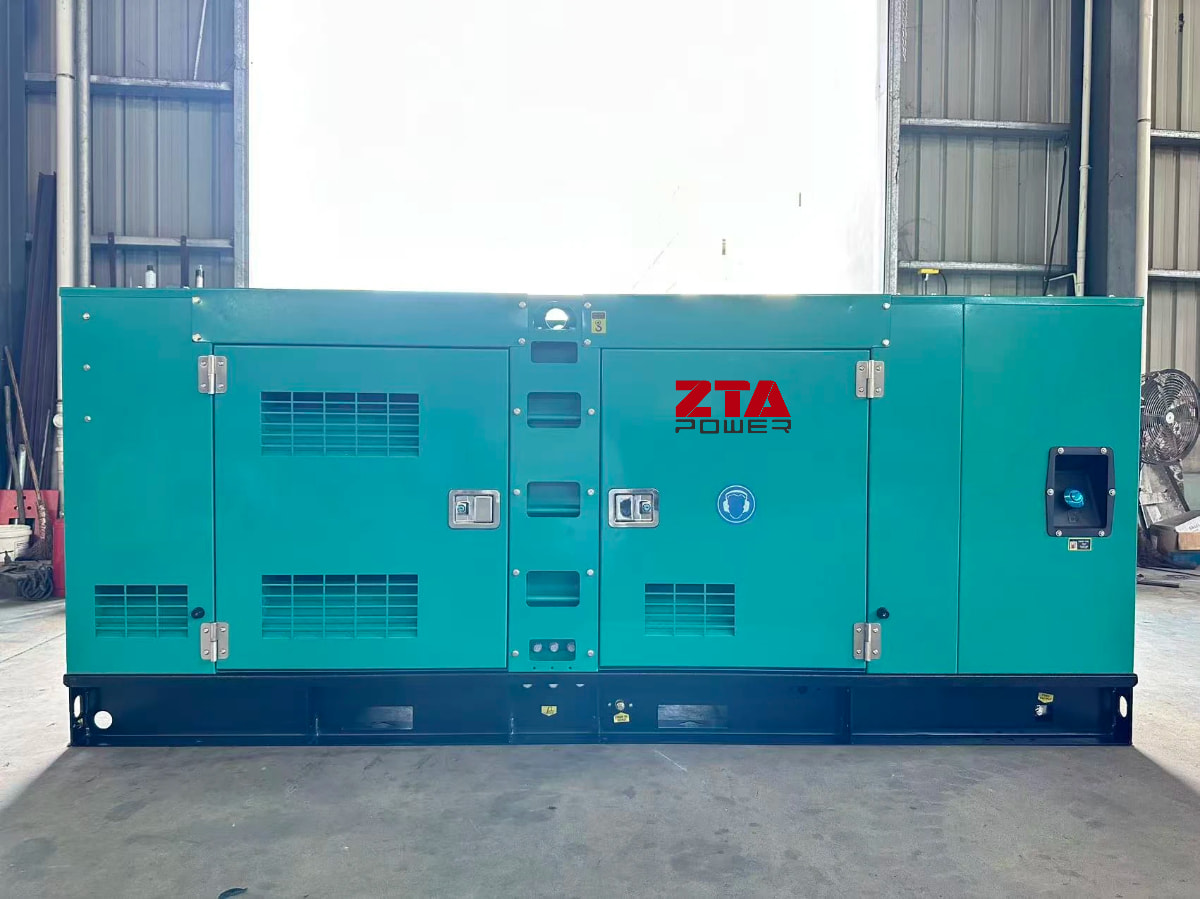

• Máy phát điện diesel siêu êm và kéo rơ-moóc — vỏ cách âm đạt tiêu chuẩn 65–75 dB(A) ở khoảng cách 1 m cho các khu công nghiệp đô thị và ngoại ô

• Máy phát điện dạng container — cấu hình HQ 20 ft và 40 ft cho nguồn điện nhà máy công suất lớn

• Công tắc chuyển mạch tự động (ATS) — tủ AMF dùng để chuyển đổi tự động từ lưới điện chính sang máy phát điện

• Tủ hòa đồng bộ — điều khiển máy phát điện song song để dự phòng N+1 và chia sẻ tải

Hãy gửi cho chúng tôi bảng biểu đồ phụ tải của nhà máy và đội ngũ kỹ thuật của chúng tôi sẽ tính toán kích thước hệ thống dựa trên cấu hình vận hành thực tế của bạn — chứ không phải mức tối đa giả định. Liên hệ với chúng tôi để thảo luận về dự án của bạn.
