Hướng dẫn thiết yếu về hệ thống nối đất máy phát điện

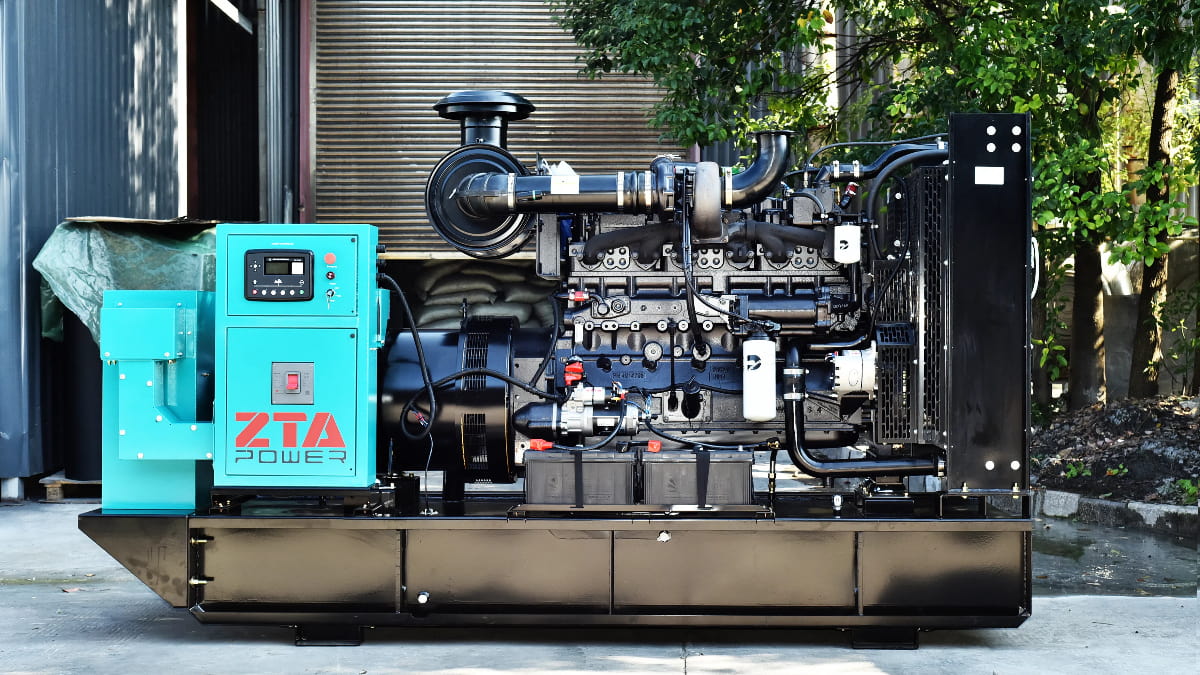

Vì Máy phát điện Cummins, việc nối đất thích hợp đảm bảo cả sự an toàn của người vận hành và độ tin cậy của hệ thống, với ba phương pháp chính:

Tiếp địa làm việc (Tiếp địa điểm trung tính)

Tiếp địa bảo vệ (Tiếp địa thiết bị)

Trung hòa bảo vệ (Hệ thống TN)

2. Tiếp địa làm việc (Tiếp địa điểm trung tính)

Tại sao phải nối đất điểm trung tính?
Giảm nguy cơ sốc

Trong các hệ thống không nối đất, lỗi pha-đất sẽ làm tăng điện áp tiếp xúc lên 1,732× điện áp pha.

Dây trung tính nối đất hạn chế nguy cơ điện giật xuống điện áp pha hoặc thấp hơn.

Cho phép cô lập lỗi nhanh

Hệ thống không nối đất cho phép dòng điện rò rỉ nhỏ (qua lớp cách điện/điện dung) vẫn tồn tại mà không bị phát hiện.

Hệ thống nối đất kích hoạt các chuyến bảo vệ tức thời cho các lỗi pha-đất (gần dòng điện ngắn mạch)

Giảm chi phí cách nhiệt

Nối đất trung tính ngăn không cho các pha khỏe mạnh tăng lên điện áp lưới, làm giảm yêu cầu cách điện.

Ưu điểm: Hệ thống không nối đất cho phép lỗi tạm thời tiếp tục xảy ra để tự phục hồi hoặc sửa chữa mà không bị mất điện.

3. Tiếp địa bảo vệ (Tiếp địa thiết bị)

Đối với hệ thống điện áp thấp không nối đất trung tính:

Kết nối vỏ máy phát điện bằng kim loại (thường không có điện) với mặt đất.

Cơ chế an toàn:

Nếu lớp cách điện bị hỏng, vỏ sẽ trở nên có điện.

Không nối đất: Tiếp xúc với người = điện giật một pha (dòng điện phụ thuộc vào cơ thể + điện trở cách điện).

Có nối đất:

Dòng điện lỗi chuyển hướng qua đường dẫn đất có điện trở thấp.

Dòng điện tiếp xúc của con người trở nên không đáng kể (điện trở cơ thể >> điện trở đất).

Đồng thời kích hoạt bảo vệ quá dòng (ví dụ, cầu chì bị đứt).

4. So sánh an toàn chính

Kịch bản	Hệ thống không nối đất	Hệ thống trung tính nối đất
Lỗi pha-đất	Không có chuyến đi tự động	Chuyến đi ngay lập tức
Điện áp chạm	Lên đến 1.732× điện áp pha	Điện áp gần pha
Ứng suất cách điện	Các pha khỏe mạnh ở điện áp đường dây	Tất cả các pha gần điện áp pha

5. Khuyến nghị dành riêng cho Cummins

Máy phát điện công nghiệp: Bắt buộc phải nối đất trung tính cho hệ thống >480V.

Thiết bị dự phòng: Sử dụng bảo vệ GFCI nếu không thể nối đất trung tính.

Kiểm tra bảo trì: Xác minh điện trở đất <5Ω (theo IEEE 80).

Mẹo chuyên nghiệp: Luôn cách ly dây nối đất máy phát điện khỏi dây nối đất nguồn để tránh xung đột dòng điện trung tính.

Tại sao điều này lại quan trọng?
Việc tiếp địa đúng cách ngăn ngừa:
Rủi ro điện giật
Thiết bị bị hư hỏng do dòng điện lỗi
Sóng xung kích do sét đánh
