Hệ số công suất máy phát điện được tính toán, hiệu chỉnh và cải thiện như thế nào?

Hệ số công suất

Hệ số công suất (PF) là một chỉ số quan trọng trong các tổ máy phát điện diesel để đo lường hiệu suất sử dụng năng lượng điện. PF thể hiện tỷ số giữa công suất hữu dụng và công suất biểu kiến. Chỉ số này phản ánh mức độ sử dụng năng lượng điện hiệu quả và thường được biểu thị dưới dạng số thập phân hoặc phần trăm. Máy phát điện Cummins Tài liệu này trình bày chi tiết các phương pháp tính toán, hiệu chỉnh và cải tiến hệ số công suất để các kỹ sư điện tham khảo.

I. Định nghĩa và tính toán hệ số công suất

1. Định nghĩa về hệ số công suất
Hệ số công suất được định nghĩa như sau:
Hệ số công suất = Công suất tác dụng (P) / Công suất biểu kiến (S)
(1) Công suất tác dụng (P): Công suất thực sự thực hiện công, được đo bằng Watt (W).
(2) Công suất biểu kiến (S): Tích của điện áp và dòng điện, đo bằng Vôn-Ampe (VA).
Giá trị hệ số công suất nằm trong khoảng từ 0 đến 1 (hoặc 0% đến 100%). Hệ số công suất gần 1 cho thấy hiệu suất sử dụng năng lượng điện cao hơn.

2. Tính toán hệ số công suất
Công thức tính Hệ số công suất (PF) là:
PF = P / S
Trong đó: P ------ Công suất tác dụng (Đơn vị: Watt, W); S ------ Công suất biểu kiến (Đơn vị: Volt-Ampe, VA)
Nó cũng có thể được tính toán bằng cách sử dụng cosin của góc lệch pha (θ) giữa điện áp và dòng điện:
PF = cos(θ)

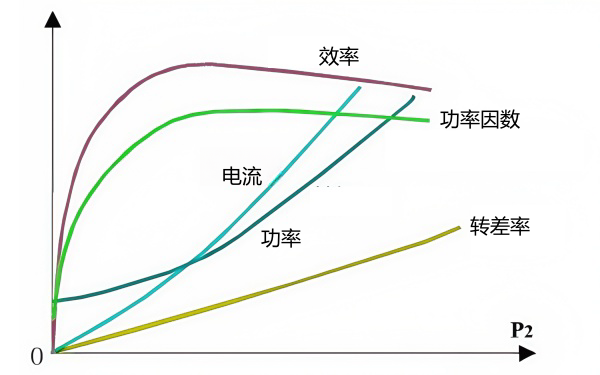

3. Ý nghĩa vật lý của hệ số công suất
(1) Trong điều kiện lý tưởng, điện áp và dòng điện cùng pha, hệ số công suất bằng 1, chứng tỏ năng lượng điện được sử dụng hiệu quả hoàn toàn.
(2) Trong mạch thực tế, do sự hiện diện của tải cảm ứng hoặc tải dung kháng, nên có độ lệch pha (θ) giữa điện áp và dòng điện, làm cho hệ số công suất nhỏ hơn 1. Trong trường hợp này, tồn tại công suất phản kháng (Q) trong mạch, làm giảm hiệu suất sử dụng năng lượng điện.

4. Phân loại hệ số công suất
Dựa trên đặc tính tải, hệ số công suất có thể được chia thành:
(1) Hệ số công suất trễ: Thường gặp ở các tải cảm ứng (ví dụ: động cơ, máy biến áp). Dòng điện trễ pha so với điện áp, góc lệch pha θ dương.
(2) Hệ số công suất dẫn đầu: Thường gặp ở tải điện dung (ví dụ: tụ điện). Dòng điện dẫn trước điện áp, góc lệch pha θ âm.

5. Tầm quan trọng của hệ số công suất
(1) Hiệu suất năng lượng: Hệ số công suất thấp hơn cho thấy tỷ lệ công suất phản kháng trong hệ thống cao hơn, dẫn đến lãng phí năng lượng điện nghiêm trọng hơn.
(2) Công suất thiết bị: Hệ số công suất thấp làm tăng công suất biểu kiến, dẫn đến công suất thiết bị cần thiết lớn hơn.
(3) Tổn thất đường dây: Hệ số công suất thấp làm tăng dòng điện đường dây, tăng tổn thất đường dây và sinh nhiệt.
(4) Chi phí điện: Nhiều công ty điện lực tính thêm phí đối với người dùng có hệ số công suất thấp.

6. Ví dụ về hệ số công suất
Giả sử một tổ máy phát điện diesel một pha có điện áp 220V, dòng điện 10A và công suất hoạt động là 1,5kW, thì:
(1) Công suất biểu kiến: S = V × I = 220 × 10 = 2200 VA.
(2) Hệ số công suất: PF = P / S = 1500 / 2200 ≈ 0,68 (hoặc 68%).

II. Hiệu chỉnh hệ số công suất

Việc hiệu chỉnh hệ số công suất thường được thực hiện bằng cách bù công suất phản kháng. Các phương pháp phổ biến bao gồm:

1. Tụ điện song song
(1) Nguyên lý: Tụ điện cung cấp công suất phản kháng dẫn đầu để bù cho công suất phản kháng trễ của tải cảm ứng.
(2) Ứng dụng: Thích hợp cho máy phát điện, máy biến áp và các tải cảm ứng khác.

2. Máy ngưng tụ đồng bộ
(1) Nguyên lý: Bằng cách điều chỉnh dòng điện kích thích, máy phát điện đồng bộ có thể cung cấp công suất phản kháng sớm hoặc muộn.
(2) Ứng dụng: Thích hợp cho các ứng dụng công nghiệp lớn hoặc tổ máy phát điện diesel.

3. Bộ bù tĩnh Var (SVC)
(1) Nguyên lý: Sử dụng tụ điện và lò phản ứng điều khiển bằng thyristor để bù công suất phản kháng một cách động.
(2) Ứng dụng: Thích hợp cho các tình huống đòi hỏi bù công suất phản kháng nhanh.

III. Cải thiện và tác động của hệ số công suất

1. Phương pháp cải thiện hệ số công suất
Việc cải thiện hệ số công suất không chỉ nâng cao hiệu suất hệ thống mà còn giảm tổn thất và chi phí điện. Các phương pháp phổ biến bao gồm:
(1) Tối ưu hóa hoạt động của thiết bị: Tránh vận hành không tải hoặc tải nhẹ các thiết bị như máy phát điện để giảm mức tiêu thụ công suất phản kháng.
(2) Sử dụng thiết bị hiệu suất cao: Lựa chọn máy phát điện, máy biến áp hiệu suất cao, v.v. để giảm nhu cầu công suất phản kháng.
(3) Thiết kế hợp lý tổ máy phát điện Diesel: Quy hoạch hệ thống phân phối điện hợp lý, giảm truyền tải điện xa, giảm tổn thất đường dây.
(4) Bảo trì thường xuyên: Kiểm tra thường xuyên các tổ máy phát điện diesel và hệ thống phân phối điện để đảm bảo các thiết bị bù như tụ điện hoạt động bình thường.

2. Lợi ích kinh tế của việc hiệu chỉnh hệ số công suất
(1) Giảm chi phí điện: Hệ số công suất cao làm giảm tổn thất công suất phản kháng, giảm chi phí điện.
(2) Cải thiện việc sử dụng thiết bị: Nâng cao hệ số công suất làm tăng công suất hệ thống, giảm đầu tư thiết bị.
(3) Giảm tổn thất đường dây: Hệ số công suất cao làm giảm dòng điện đường dây, giảm tổn thất và kéo dài tuổi thọ thiết bị.

Bản tóm tắt:
Hệ số công suất là chỉ số quan trọng để đo lường hiệu suất sử dụng năng lượng điện, được định nghĩa là tỷ số giữa công suất hữu dụng và công suất biểu kiến. Do đó, việc tính toán, hiệu chỉnh và cải thiện hệ số công suất là những bước quan trọng trong việc tối ưu hóa tổ máy phát điện diesel. Thông qua việc hiệu chỉnh và cải thiện hệ số công suất hợp lý, có thể giảm tổn thất công suất phản kháng, nâng cao hiệu suất vận hành của máy phát điện diesel có thể được tối ưu hóa và chi phí điện có thể được giảm xuống.
